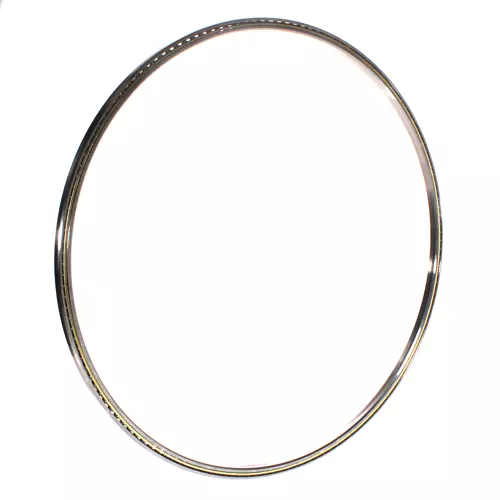

INA CSED180-HLE轴承代号说明
C
S
E
D
1
8
0
-
H
L
E
CS：薄壁系列轴承
E：角接触球型
D：横截面高度 1/2＂
180：标称轴直径：18 in
-HLE：产地：美国
CS：
薄壁系列轴承
E：
角接触球型
D：
横截面高度 1/2＂
180：
标称轴直径：18 in
-HLE：
产地：美国
INA CSED180-HLE轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 457.2 mm | 内径 |
| d | 18 inch | 内径（英制） |
| D | 482.6 mm | 外径 |
| B | 12.7 mm | 宽度 |
| Cr | 20,800 N | 径向额定动载荷 |
| C0r | 60,000 N | 径向额定静载荷 |
| nG | 1,140 1/min | 极限转速-油润滑 |
| 1.49 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 1.5 mm | 最小倒角尺寸 |
| d1 | 466.6 mm | 内圈肩径 |
| D1 | 473.2 mm | 外圈宽侧面的肩部直径 |
| D2 | 475.3 mm | 外圈小侧面的肩部直径 |
| α | 30 ° | 接触角 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
INA CSED180-HLE轴承后缀
| 后勤代码 | HLE | - |
| 密封 | 不带 | 无密封 |
| 公差等级 | PL1 | PL1级，普通级 |
| 保持架 | YP | 黄铜金属板 |
