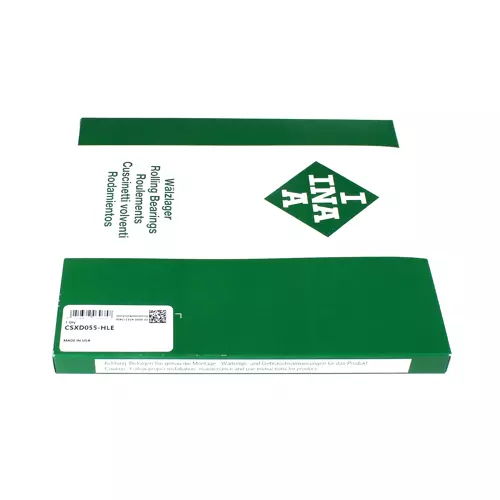

INA CSXD055-HLE轴承代号说明
C
S
X
D
0
5
5
-
H
L
E
CS：薄壁系列轴承
X：四点接触球型
D：横截面高度 1/2＂
055：标称轴直径：5.5 in
-HLE：产地：美国
CS：
薄壁系列轴承
X：
四点接触球型
D：
横截面高度 1/2＂
055：
标称轴直径：5.5 in
-HLE：
产地：美国
INA CSXD055-HLE轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 139.7 mm | 内径 |
| d | 5.5 inch | 内径（英制） |
| D | 165.1 mm | 外径 |
| B | 12.7 mm | 宽度 |
| Cr | 18,400 N | 径向额定动载荷 |
| C0r | 28,000 N | 径向额定静载荷 |
| nG | 1,480 1/min | 极限转速-脂润滑 |
| nG | 2,110 1/min | 极限转速-油润滑 |
| 480 g | 重量 | |
| 尺寸参数 | ||
| rmin | 1.5 mm | 最小倒角尺寸 |
| d1 | 149.1 mm | 内圈肩径 |
| D1 | 155.7 mm | 外圈肩径 |
| α | 30 ° | 接触角 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
INA CSXD055-HLE轴承后缀
| 后勤代码 | HLE | - |
| 密封 | 不带 | 无密封 |
| 公差等级 | PL1 | PL1级，普通级 |
| 保持架 | YH | 黄铜金属板 |
