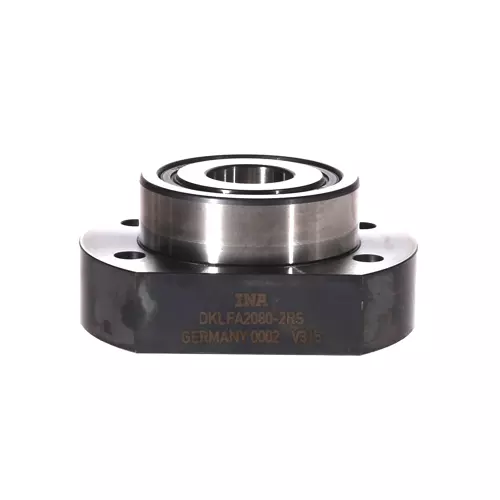

INA DKLFA2080-2RS轴承代号说明
D
K
L
F
A
2
0
8
0
-
2
R
S
DKLF：丝杠用三列推力角接触球轴承（螺栓安装）
A：带平面法兰
20：内径代号，公称内径：20 mm
80：外径代号，公称外径：80 mm
-2RS：两侧有轴向防护型接触唇式密封圈
DKLF：
丝杠用三列推力角接触球轴承（螺栓安装）
A：
带平面法兰
20：
内径代号，公称内径：20 mm
80：
外径代号，公称外径：80 mm
-2RS：
两侧有轴向防护型接触唇式密封圈
INA DKLFA2080-2RS轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 20 mm | 内径 |
| 0 mm | 内径上公差 | |
| -0.01 mm | 内径下公差 | |
| D | 52 mm | 外径 |
| 0 mm | 外径上公差 | |
| -0.013 mm | 外径下公差 | |
| B | 35 mm | 宽度 |
| 0 mm | 宽度上公差 | |
| -0.25 mm | 宽度下公差 | |
| Ca | 44,500 N | 基本额定动载荷，轴向 HL |
| Ca | 26,000 N | 基本额定动载荷，轴向 |
| C0a | 110,000 N | 基本额定静载荷，轴向 HL |
| C0a | 47,000 N | 基本额定静载荷，轴向 |
| Cua | 2,800 N | 极限疲劳载荷，轴向 HL |
| Cua | 2,070 N | 极限疲劳载荷，轴向 |
| nG Grease | 5,000 1/min | 极限转速-脂润滑 |
| nϑ | 2,200 1/min | 热允许转速 |
| 0.683 kg | 重量 | |
| 尺寸参数 | ||
| d1 | 34.5 mm | 内圈挡边直径 |
| D1 | 80 mm | 法兰直径 |
| rmin | 0.3 mm | 最小倒角尺寸 |
| r1 min | 0.6 mm | 最小倒角尺寸 1 |
| B1 | 19 mm | 法兰厚度 |
| d2 | 6.8 mm | 固定孔直径 |
| J | 63 mm | 节圆直径（孔） |
| A | 62 mm | 法兰宽度 |
| 安装参数 | ||
| da min | 25 mm | 轴肩最小直径 |
| da max | 43 mm | 轴肩最大直径 |
| M6 | 固定螺栓DIN EN ISO 4762 10.9（不包括在内） | |
| n | 4 | 螺钉数量 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
| 附加附件 | ||
| MRL | 0.45 Nm | 轴承摩擦力矩 |
| caL | 750 N/µm | 轴向刚度 |
| caL | 1,100 N/µm | 轴向刚度（HL） |
| ckL | 260 Nm/mrad | 倾斜刚度 |
| 5 µm | 轴向跳动 | |
| Mm | 0.553 kg * cm² | 质量惯性矩 |
| ZMA20/38 | 推荐用于径向锁紧的INA精密锁紧螺母1,2 | |
| （3） r | ZM25 | 推荐用于径向锁紧的INA精密锁紧螺母3 |
| （1）,（2） r | AM20 | 建议使用INA精密锁紧螺母进行轴向锁紧1,2 |
| MA | 18 Nm | 螺母拧紧力矩 |
| （1）,（2） a | 8,580 N | 所需锁紧螺母轴向力1 |
INA DKLFA2080-2RS轴承后缀
| 密封 | 2RS | 两侧接触式唇形密封件 |
