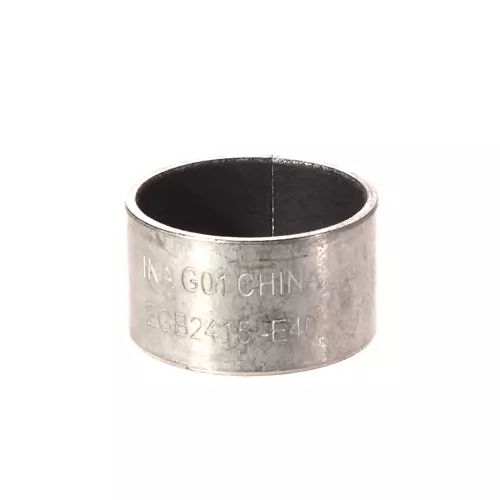

INA EGB2415-E40-Z轴承代号说明
E
G
B
2
4
1
5
-
E
4
0
-
Z
EGB：金属制轴套衬套
24：内径代号，内径：24 mm
15：宽度代号，宽度：15 mm
-E40：免维护滑动层
-Z：产地：中国
EGB：
金属制轴套衬套
24：
内径代号，内径：24 mm
15：
宽度代号，宽度：15 mm
-E40：
免维护滑动层
-Z：
产地：中国
INA EGB2415-E40-Z轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| Do | 27 mm | 外径 |
| B | 15 mm | 宽度 |
| Cr | 50,400 N | 径向额定动载荷 |
| C0r | 90,000 N | 径向额定静载荷 |
| 13.02 g | 重量 | |
| 尺寸参数 | ||
| Di | 24 mm | 内径 |
| f | 0.6 mm | 外倒角 |
| Fi min | 0.1 mm | 最小内边缘断裂 |
| Fi max | 0.7 mm | 最大内边缘断裂 |
| Do OT | 0.075 mm | 外径，上公差 |
| Do UT | 0.035 mm | 外径，下公差 |
| s3 | 1.5 mm | 内壁厚度 |
| s3 OT | 0.005 mm | 内壁厚度，上公差 |
| s3 UT | -0.025 mm | 内壁厚度，下公差 |
| BUT | -0.25 mm | 宽度，下公差 |
| BOT | 0.25 mm | 宽度，上公差 |
| fOT | 0.4 mm | 外倒角，上公差 |
| fUT | -0.4 mm | 外倒角，下公差 |
| Fi | 0.1 mm | 内边缘断裂 |
| 工作温度 | ||
| Tmin | -200 °C | 最低工作温度 |
| Tmax | 280 °C | 最高工作温度 |
INA EGB2415-E40-Z轴承后缀
| 密封 | 不带 | 不带 |
| 滑动层材料 | E40 | 免维护滑动层E40 |
| 背衬材质 | 钢 |
