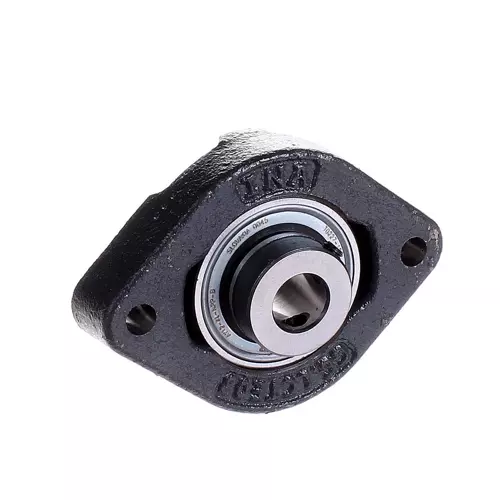

INA FLCTEY12-XL轴承代号说明
F
L
C
T
E
Y
1
2
-
X
L
F：无润滑孔外球面球轴承单元
LCTE：双螺栓法兰式轴承座
Y：嵌入 AY..-NPP-B 或 GAY..-NPP-B 或 GYE..-KRR-B 系列外球面球轴承
12：内径代号，内径：12 mm
-XL：X-life 长寿命轴承标记
F：
无润滑孔外球面球轴承单元
LCTE：
双螺栓法兰式轴承座
Y：
嵌入 AY..-NPP-B 或 GAY..-NPP-B 或 GYE..-KRR-B 系列外球面球轴承
12：
内径代号，内径：12 mm
-XL：
X-life 长寿命轴承标记
INA FLCTEY12-XL轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 12 mm | 内径 |
| L | 58.7 mm | 法兰宽度 |
| H | 81 mm | 法兰高度 |
| U | 24.4 mm | 单元总高度 |
| Cr | 9,800 N | 径向额定动载荷 |
| C0r | 4,750 N | 径向额定静载荷 |
| Cur | 202 N | 径向极限疲劳载荷 |
| 0.28 kg | 重量 | |
| 尺寸参数 | ||
| A1 | 15 mm | 法兰厚度 |
| A2 | 8.4 mm | 滚道距离 |
| d3 | 28.4 mm | 偏心套外径 |
| 安装参数 | ||
| J | 63.5 mm | 固定孔距 |
| J | 63.5 mm | 节圆直径（孔） |
| N | 6.6 mm | 固定孔 |
| n | 2 | 螺丝孔数 |
| 附加附件 | ||
| 1 | 壳体数量 | |
| LCTE03 | 外壳 | |
| AY12-XL-NPP-B | 轴承型号 | |
INA FLCTEY12-XL轴承相关产品推荐
| 其他型号 | 市场价 | 乔峰价 | 库存 |
| INA FLCTEY12轴承，货期7-10天 | ￥132.24元 | - | 3 |
