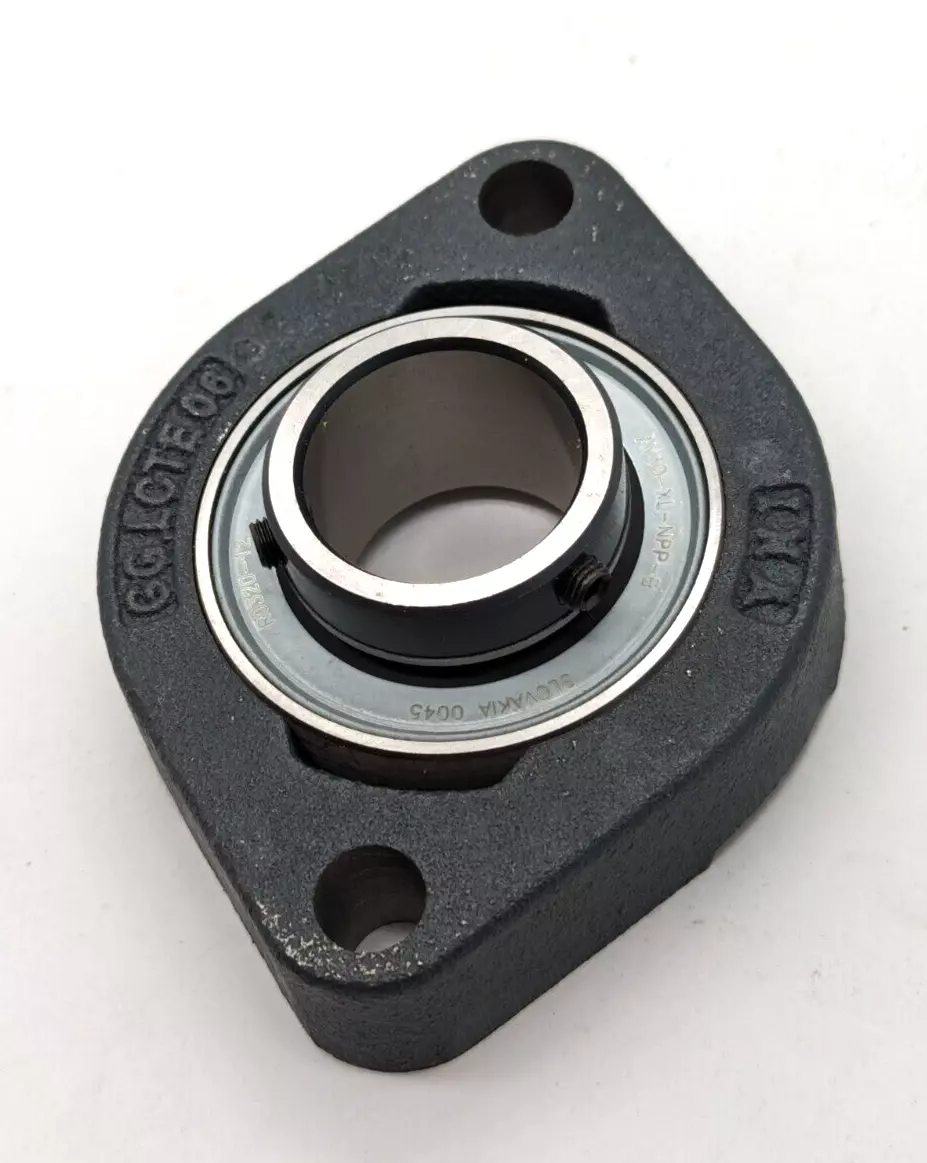

INA FLCTEY30-XL轴承代号说明
F
L
C
T
E
Y
3
0
-
X
L
F：无润滑孔外球面球轴承单元
LCTE：双螺栓法兰式轴承座
Y：嵌入 AY..-NPP-B 或 GAY..-NPP-B 或 GYE..-KRR-B 系列外球面球轴承
30：内径代号，内径：30 mm
-XL：X-life 长寿命轴承标记
F：
无润滑孔外球面球轴承单元
LCTE：
双螺栓法兰式轴承座
Y：
嵌入 AY..-NPP-B 或 GAY..-NPP-B 或 GYE..-KRR-B 系列外球面球轴承
30：
内径代号，内径：30 mm
-XL：
X-life 长寿命轴承标记
INA FLCTEY30-XL轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 30 mm | 内径 |
| L | 84 mm | 法兰宽度 |
| H | 112.5 mm | 法兰高度 |
| U | 32.4 mm | 单元总高度 |
| Cr | 19,500 N | 径向额定动载荷 |
| C0r | 11,300 N | 径向额定静载荷 |
| Cur | 480 N | 径向极限疲劳载荷 |
| 0.68 kg | 重量 | |
| 尺寸参数 | ||
| A1 | 22.5 mm | 法兰厚度 |
| A2 | 11.4 mm | 滚道距离 |
| d3 | 37.5 mm | 偏心套外径 |
| 安装参数 | ||
| J | 90.5 mm | 固定孔距 |
| J | 90.5 mm | 节圆直径（孔） |
| N | 11.5 mm | 固定孔 |
| n | 2 | 螺丝孔数 |
| 附加附件 | ||
| 1 | 壳体数量 | |
| LCTE06 | 外壳 | |
| AY30-XL-NPP-B | 轴承型号 | |
INA FLCTEY30-XL轴承相关产品推荐
| 其他型号 | 市场价 | 乔峰价 | 库存 |
| INA FLCTEY30轴承，货期7-10天 | ￥192.56元 | - | 2 |
