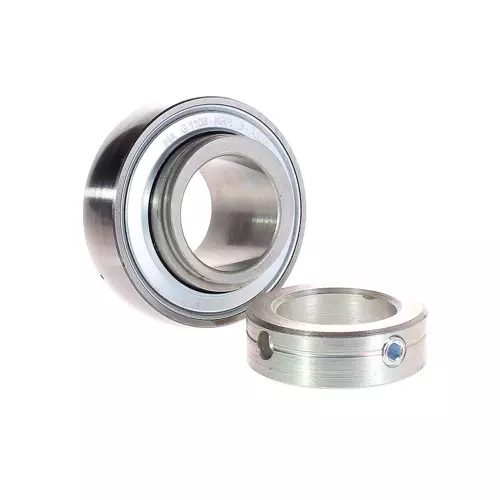

INA G1108-KRR-B-AS2/V轴承代号说明
G
1
1
0
8
-
K
R
R
-
B
-
A
S
2
/
V
G：带润滑孔的外球面球轴承
1108：基本代号，与轴承内径尺寸有关
-KRR：两侧有唇密封（R 型密封）
-B：球面外圈
-AS2/V：轴承外圈的偏移面上带2个润滑油孔
G：
带润滑孔的外球面球轴承
1108：
基本代号，与轴承内径尺寸有关
-KRR：
两侧有唇密封（R 型密封）
-B：
球面外圈
-AS2/V：
轴承外圈的偏移面上带2个润滑油孔
INA G1108-KRR-B-AS2/V轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 38.1 mm | 内径 |
| d | 1.5 inch | 内径，英制 |
| DSP | 80 mm | 外径 |
| B | 42.9 mm | 宽度 |
| B1 | 56.5 mm | 锁环总宽度 |
| nG Grease | 10,300 1/min | 极限转速-脂润滑 |
| Cr | 32,500 N | 径向额定动载荷 |
| C0r | 19,800 N | 径向额定静载荷 |
| Cur | 910 N | 径向极限疲劳载荷 |
| 0.735 kg | 重量 | |
| 尺寸参数 | ||
| C | 21 mm | 外圈宽度 |
| C2 | 22.5 mm | 密封总宽度 |
| S | 21.4 mm | 滚道距离 |
| d1 | 52.3 mm | 内圈挡边直径 |
| D1 | 68.3 mm | 密封件外径 |
| Ca | 6.5 mm | 到润滑孔的距离 |
| d3 | 58 mm | 外圈锁环/锁紧螺母 |
| W | 0.1875 | 平面宽度（英制） |
| 工作温度 | ||
| Tmin | -20 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
| 计算因素 | ||
| f | 13.6 | 计算因子 |
INA G1108-KRR-B-AS2/V轴承后缀
| 密封 | KRR | 双面密封 |
| 外表面形状 | B | B |
| 润滑油孔 | AS2/V | AS2/V |
