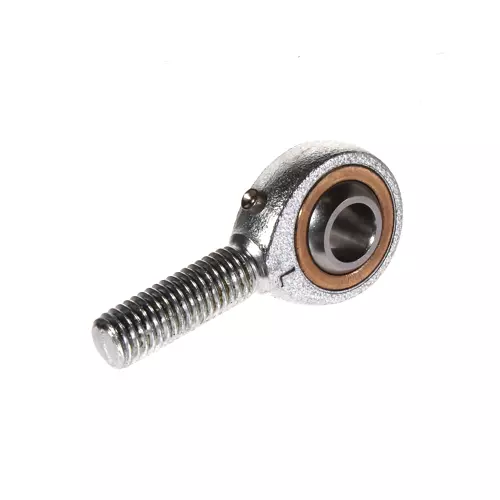

INA GAKL10-PB轴承代号说明
G
A
K
L
1
0
-
P
B
G：杆端关节轴承
A：外螺纹
K：尺寸K系列
L：左旋螺纹
10：内径代号，关节轴承内径：10 mm
-PB：需维护关节轴承，ISO12240-4 标准尺寸K系列
G：
杆端关节轴承
A：
外螺纹
K：
尺寸K系列
L：
左旋螺纹
10：
内径代号，关节轴承内径：10 mm
-PB：
需维护关节轴承，ISO12240-4 标准尺寸K系列
INA GAKL10-PB轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 10 mm | 轴承内径 |
| D | 22 mm | 轴承外径 |
| B | 14 mm | 带内圈 |
| Cr | 10,000 N | 径向额定动载荷 |
| C0r | 18,500 N | 径向额定静载荷 |
| 0.066 kg | 重量 | |
| 尺寸参数 | ||
| dK | 19.05 mm | 滚珠直径 |
| d1 | 12.9 mm | 内圈外法兰直径 |
| d2 | 28 mm | 外入口直径 |
| d3 | M10 | 螺纹尺寸 |
| h | 48 mm | 外螺纹杆柄长 |
| C1 | 10.5 mm | 杆端宽度 |
| α | 13 ° | 倾角 |
| l1 | 28 mm | 外螺纹头柄长 |
| l2 | 62 mm | 外螺纹头总长度 |
| Gr | 0 - 0,035 mm | 径向游隙 |
| dOT | 0.015 mm | 轴承内径，上公差 |
| dUT | 0 mm | 轴承内径，下公差 |
| dT | H7 mm | 轴承内径，公差 |
| BOT | 0 mm | 带内圈，上公差 |
| BUT | -0.12 mm | 带内圈，下公差 |
| 安装参数 | ||
| r1smin | 0.3 mm | 边缘间距 |
| 工作温度 | ||
| Tmin | -60 °C | 最低工作温度 |
| Tmax | 250 °C | 最高工作温度 |
