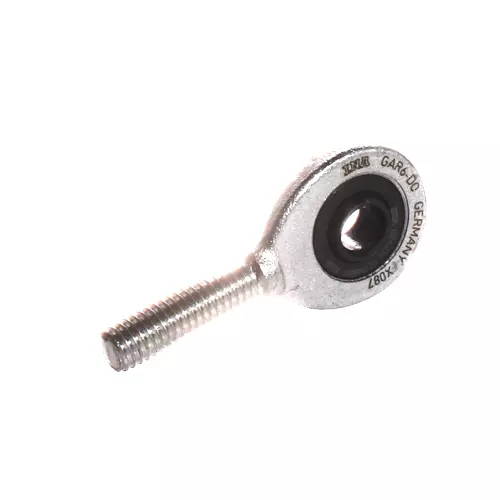

INA GAR6-DO轴承代号说明
G
A
R
6
-
D
O
G：杆端关节轴承
A：外螺纹
R：右旋螺纹
6：内径代号，关节轴承内径：6 mm
-DO：需维护关节轴承，ISO12240-1 标准
G：
杆端关节轴承
A：
外螺纹
R：
右旋螺纹
6：
内径代号，关节轴承内径：6 mm
-DO：
需维护关节轴承，ISO12240-1 标准
INA GAR6-DO轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 6 mm | 轴承内径 |
| D | 14 mm | 轴承外径 |
| B | 6 mm | 带内圈 |
| Cr | 3,400 N | 径向额定动载荷 |
| C0r | 6,930 N | 径向额定静载荷 |
| 17.685 g | 重量 | |
| 尺寸参数 | ||
| dK | 10 mm | 滚珠直径 |
| d1 | 8 mm | 内圈外法兰直径 |
| d2 | 21 mm | 外入口直径 |
| d3 | M6 | 螺纹尺寸 |
| h | 36 mm | 外螺纹杆柄长 |
| C1 | 4.4 mm | 杆端宽度 |
| α | 13 ° | 倾角 |
| l1 | 18 mm | 外螺纹头柄长 |
| l2 | 46.5 mm | 外螺纹头总长度 |
| l7 | 12 mm | 带轴启动的远程钻孔 |
| Gr | 0,023 - 0,068 mm | 径向游隙 |
| dOT | 0 mm | 轴承内径，上公差 |
| dUT | -0.008 mm | 轴承内径，下公差 |
| BOT | 0 mm | 带内圈，上公差 |
| BUT | -0.12 mm | 带内圈，下公差 |
| 安装参数 | ||
| r1smin | 0.3 mm | 边缘间距 |
| 工作温度 | ||
| Tmin | -60 °C | 最低工作温度 |
| Tmax | 200 °C | 最高工作温度 |
INA GAR6-DO轴承后缀
| 密封 | 不带 | |
| 径向游隙 | CN | CN 游隙（普通游隙） |
