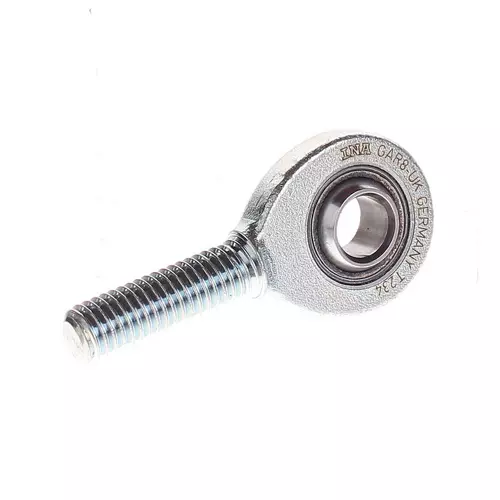

INA GAR8-UK轴承代号说明
G
A
R
8
-
U
K
G：杆端关节轴承
A：外螺纹
R：右旋螺纹
8：内径代号，关节轴承内径：8 mm
-UK：免维护关节轴承，内圈曲面带硬铬镀层，ISO12240-1 标准尺寸E系列
G：
杆端关节轴承
A：
外螺纹
R：
右旋螺纹
8：
内径代号，关节轴承内径：8 mm
-UK：
免维护关节轴承，内圈曲面带硬铬镀层，ISO12240-1 标准尺寸E系列
INA GAR8-UK轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 8 mm | 轴承内径 |
| d2 | 24 mm | 外入口直径 |
| D | 16 mm | 轴承外径 |
| l2 | 54 mm | 外螺纹杆全长 |
| B | 8 mm | 带内圈 |
| Cr | 5,850 N | 径向额定动载荷 |
| C0r | 12,900 N | 径向额定静载荷 |
| 33 g | 重量 | |
| 尺寸参数 | ||
| dK | 13 mm | 滚珠直径 |
| d1 | 10.2 mm | 内圈外法兰直径 |
| d3 | M8 | 螺纹尺寸 |
| h | 42 mm | 外螺纹杆柄长 |
| C1 | 6 mm | 杆端宽度 |
| α | 15 ° | 倾角 |
| l1 | 22 mm | 外螺纹杆长度 |
| l7 | 14 mm | 带轴启动的远程钻孔 |
| Gr | 0 - 0,032 mm | 径向游隙 |
| dOT | 0 mm | 轴承内径，上公差 |
| dUT | -0.008 mm | 轴承内径，下公差 |
| BOT | 0 mm | 带内圈，上公差 |
| BUT | -0.12 mm | 带内圈，下公差 |
| 安装参数 | ||
| r1smin | 0.3 mm | 边缘间距 |
| 工作温度 | ||
| Tmin | -50 °C | 最低工作温度 |
| Tmax | 200 °C | 最高工作温度 |
INA GAR8-UK轴承后缀
| 密封 | 不带 |
