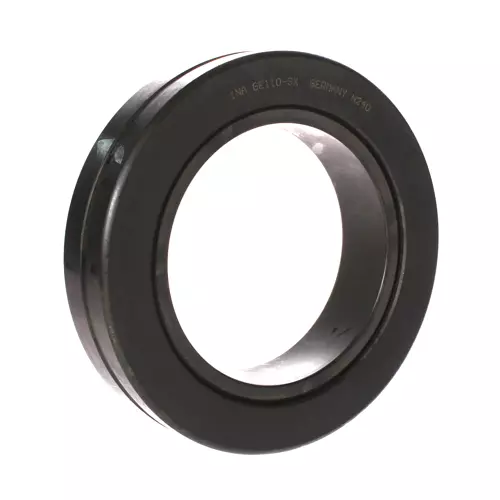

INA GE110-SX轴承代号说明
G
E
1
1
0
-
S
X
GE：向心关节轴承
110：内径代号，公称内径：110 mm，若为英制，请参见尺寸表
-SX：需维护角接触关节轴承
GE：
向心关节轴承
110：
内径代号，公称内径：110 mm，若为英制，请参见尺寸表
-SX：
需维护角接触关节轴承
INA GE110-SX轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 110 mm | 轴承内径 |
| D | 170 mm | 轴承外径 |
| T | 38 mm | 高度 |
| Cr | 469,000 N | 径向额定动载荷 |
| C0r | 2,340,000 N | 径向额定静载荷 |
| 3.778 kg | 重量 | |
| 尺寸参数 | ||
| dK | 160 mm | 滚珠直径 |
| d2 | 146 mm | 连接测量内圈 |
| D1 | 125.8 mm | 外壳垫圈内径 |
| B | 36 mm | 内圈宽度 |
| C | 36 mm | 外圈宽度 |
| s | 15 mm | 平面间距 |
| A | 19 mm | 内孔润滑距离 |
| α | 1.5 ° | 倾角 |
| dOT | 0 mm | 轴承内径，上公差 |
| dUT | -0.02 mm | 轴承内径，下公差 |
| DOT | 0 mm | 外径，上公差 |
| DUT | -0.025 mm | 外径，下公差 |
| TOT | 0.25 mm | 高度，上公差 |
| TUT | -0.25 mm | 高度，下公差 |
| COT | 0 mm | 带外圈，上公差 |
| BOT | 0 mm | 带内圈，上公差 |
| BUT | -0.4 mm | 带内圈，下公差 |
| 安装参数 | ||
| r1smin | 2.5 mm | 边缘间距 |
| r2smin | 0.6 mm | 边缘间距 |
| da max | 123.3 mm | 连接测量内圈 |
| Da min | 135 mm | 壳体连接直径 |
| Db min | 162 mm | 连接直径 |
| 工作温度 | ||
| Tmin | -60 °C | 最低工作温度 |
| Tmax | 200 °C | 最高工作温度 |
