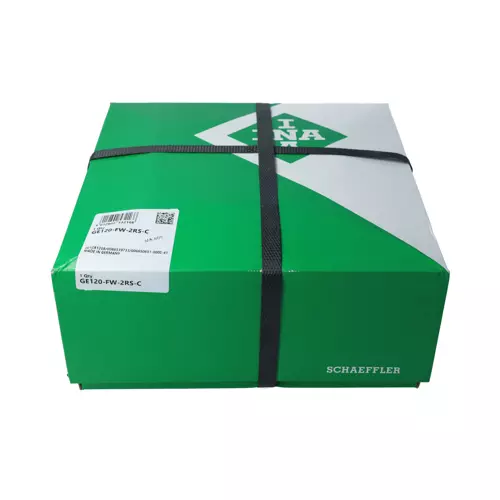

INA GE120-FW-2RS-C轴承代号说明
G
E
1
2
0
-
F
W
-
2
R
S
-
C
GE：向心关节轴承
120：内径代号，公称内径：120 mm，若为英制，请参见尺寸表
-FW：免维护向心关节轴承，内圈曲面带硬铬镀层，ISO12240-1 标准尺寸G系列
-2RS：两侧有轴向防护型接触唇式密封圈
-C：改进的内部结构设计
GE：
向心关节轴承
120：
内径代号，公称内径：120 mm，若为英制，请参见尺寸表
-FW：
免维护向心关节轴承，内圈曲面带硬铬镀层，ISO12240-1 标准尺寸G系列
-2RS：
两侧有轴向防护型接触唇式密封圈
-C：
改进的内部结构设计
INA GE120-FW-2RS-C轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| D | 210 mm | 轴承外径 |
| d | 120 mm | 轴承内径 |
| B | 115 mm | 内圈宽度 |
| C | 70 mm | 外圈宽度 |
| Cr | 3,020,000 N | 径向额定动载荷 |
| C0r | 5,040,000 N | 径向额定静载荷 |
| 15.1 kg | 重量 | |
| 尺寸参数 | ||
| dK | 180 mm | 滚珠直径 |
| α | 16 ° | 倾角 |
| Gr | 0 - 0,085 mm | 径向游隙 |
| dOT | 0 mm | 轴承内径，上公差 |
| dUT | -0.02 mm | 轴承内径，下公差 |
| DOT | 0 mm | 外径，上公差 |
| DUT | -0.03 mm | 外径，下公差 |
| BOT | 0 mm | 带内圈，上公差 |
| BUT | -0.2 mm | 带内圈，下公差 |
| COT | 0 mm | 带外圈，上公差 |
| 安装参数 | ||
| r1smin | 1 mm | 边缘间距 |
| r2smin | 1 mm | 边缘间距 |
| da max | 138.4 mm | 连接测量内圈 |
| Da min | 173 mm | 壳体连接直径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 130 °C | 最高工作温度 |
INA GE120-FW-2RS-C轴承后缀
| 密封 | 2RS | 双面密封 |
| 内衬里 | 不带 | |
| 涂层 | 不带 | |
| 布料 | ELGOGLIDE | ELGOGLIDE |
| 材质 | 钢 | 钢 |
