INA GE20-XL-KRR-B-FA164轴承代号说明
G
E
2
0
-
X
L
-
K
R
R
-
B
-
F
A
1
6
4
G：带润滑孔的外球面球轴承
E：公制尺寸
20：基本代号，与轴承内径尺寸有关
-XL：X-life 长寿命轴承标记
-KRR：两侧有唇密封（R 型密封）
-B：球面外圈
-FA164：耐高温设计，最高工作温度+250°C
G：
带润滑孔的外球面球轴承
E：
公制尺寸
20：
基本代号，与轴承内径尺寸有关
-XL：
X-life 长寿命轴承标记
-KRR：
两侧有唇密封（R 型密封）
-B：
球面外圈
-FA164：
耐高温设计，最高工作温度+250°C

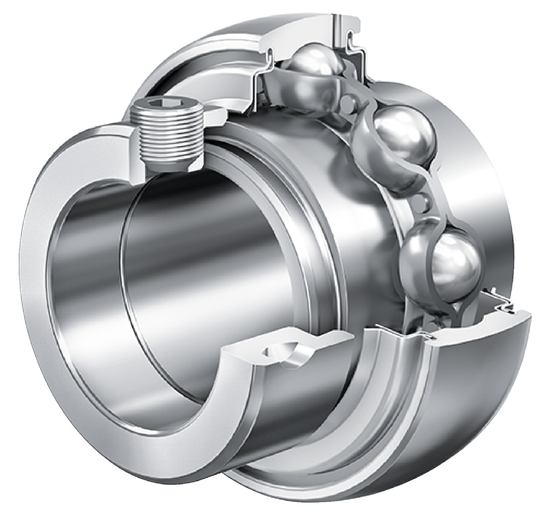

INA GE20-XL-KRR-B-FA164轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 20 mm | 内径 |
| DSP | 47 mm | 外径 |
| B | 34.1 mm | 宽度 |
| B1 | 43.7 mm | 锁环总宽度 |
| nG Grease | 18,700 1/min | 极限转速-脂润滑 |
| Cr | 12,800 N | 径向额定动载荷 |
| C0r | 6,600 N | 径向额定静载荷 |
| Cur | 305 N | 径向极限疲劳载荷 |
| 0.2 kg | 重量 | |
| 尺寸参数 | ||
| C | 14 mm | 外圈宽度 |
| C2 | 16.6 mm | 密封总宽度 |
| S | 17.1 mm | 滚道距离 |
| d1 | 27.6 mm | 内圈挡边直径 |
| D1 | 37.4 mm | 密封件外径 |
| Ca | 4 mm | 到润滑孔的距离 |
| d3 | 33 mm | 外圈锁环/锁紧螺母 |
| W | 3 | 单元宽度 |
| 计算因素 | ||
| f | 13.1 | 计算因子 |
INA GE20-XL-KRR-B-FA164轴承后缀
| 密封 | KRR | 双面密封 |
| 外表面形状 | B | B |
| 制造说明 | FA164 | 高达+250°C的高温设计 |
