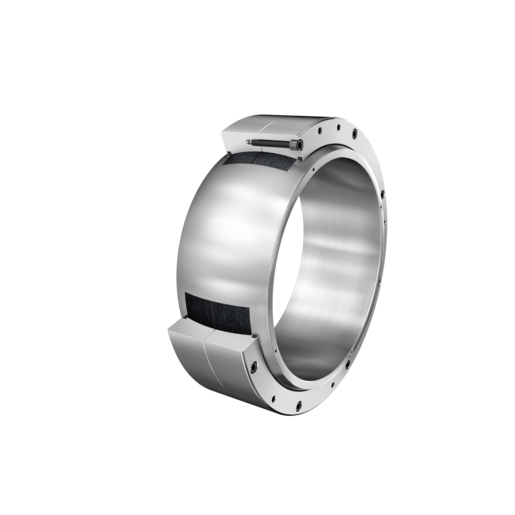

INA GE380-DW-2RS2-W11-A-XL轴承代号说明
G
E
3
8
0
-
D
W
-
2
R
S
2
-
W
1
1
-
A
-
X
L
GE：向心关节轴承
380：内径代号，公称内径：380 mm，若为英制，请参见尺寸表
-DW：免维护大尺寸向心关节轴承，内圈曲面带硬铬镀层，ISO12240-1尺寸C系列
-2RS2：两侧带增强唇式密封
-W11：表面压力低（低至1N/mm2）且摩擦极小
-A：内部设计结构优化
-XL：X-life 长寿命轴承标记
GE：
向心关节轴承
380：
内径代号，公称内径：380 mm，若为英制，请参见尺寸表
-DW：
免维护大尺寸向心关节轴承，内圈曲面带硬铬镀层，ISO12240-1尺寸C系列
-2RS2：
两侧带增强唇式密封
-W11：
表面压力低（低至1N/mm2）且摩擦极小
-A：
内部设计结构优化
-XL：
X-life 长寿命轴承标记
INA GE380-DW-2RS2-W11-A-XL轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| D | 520 mm | 轴承外径 |
| d | 380 mm | 轴承内径 |
| B | 190 mm | 内圈宽度 |
| C | 160 mm | 外圈宽度 |
| Cr | 18,700,000 N | 径向额定动载荷 |
| C0r | 31,100,000 N | 径向额定静载荷 |
| 126.1 kg | 重量 | |
| 尺寸参数 | ||
| dK | 450 mm | 滚珠直径 |
| α | 4.1 ° | 倾角 |
| Gr | 0 - 0,135 mm | 径向游隙 |
| dOT | 0 mm | 轴承内径，上公差 |
| dUT | -0.04 mm | 轴承内径，下公差 |
| DOT | 0 mm | 外径，上公差 |
| DUT | -0.05 mm | 外径，下公差 |
| BOT | 0 mm | 带内圈，上公差 |
| BUT | -0.4 mm | 带内圈，下公差 |
| COT | 0 mm | 带外圈，上公差 |
| 安装参数 | ||
| r1smin | 1.5 mm | 边缘间距 |
| r2smin | 4 mm | 边缘间距 |
| da max | 407.9 mm | 连接测量内圈 |
| Da min | 426 mm | 壳体连接直径 |
| 工作温度 | ||
| Tmin | -40 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
INA GE380-DW-2RS2-W11-A-XL轴承后缀
| 密封 | 2RS2 | 两侧密封作用增强的唇形密封 |
| 内衬里 | 不带 | |
| 涂层 | 不带 | |
| 布料 | ELGOGLIDE | ELGOGLIDE |
| 材质 | 钢 | 钢 |
