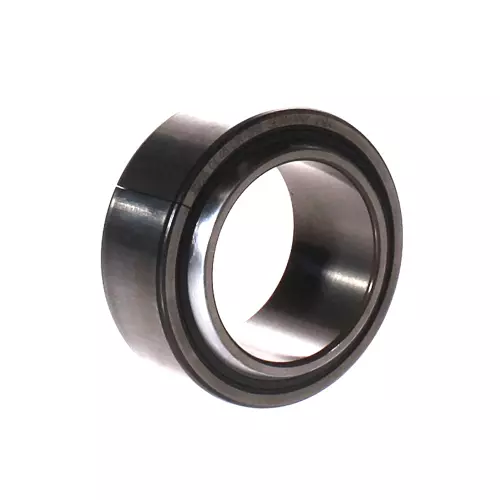

INA GE45-UK-2RS-A#E轴承代号说明
G
E
4
5
-
U
K
-
2
R
S
-
A
#
E
GE：向心关节轴承
45：内径代号，公称内径：45 mm，若为英制，请参见尺寸表
-UK：免维护向心关节轴承，内圈曲面带硬铬镀层，ISO12240-1 标准尺寸E系列
-2RS：两侧有轴向防护型接触唇式密封圈
-A：内部设计结构优化
#E：单个纸盒包装
GE：
向心关节轴承
45：
内径代号，公称内径：45 mm，若为英制，请参见尺寸表
-UK：
免维护向心关节轴承，内圈曲面带硬铬镀层，ISO12240-1 标准尺寸E系列
-2RS：
两侧有轴向防护型接触唇式密封圈
-A：
内部设计结构优化
#E：
单个纸盒包装
INA GE45-UK-2RS-A#E轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| D | 68 mm | 轴承外径 |
| d | 45 mm | 轴承内径 |
| B | 32 mm | 内圈宽度 |
| C | 25 mm | 外圈宽度 |
| Cr | 360,000 N | 径向额定动载荷 |
| C0r | 600,000 N | 径向额定静载荷 |
| 0.396 kg | 重量 | |
| 尺寸参数 | ||
| dK | 60 mm | 滚珠直径 |
| α | 7 ° | 倾角 |
| Gr | 0 - 0,06 mm | 径向游隙 |
| dOT | 0 mm | 轴承内径，上公差 |
| dUT | -0.012 mm | 轴承内径，下公差 |
| DOT | 0 mm | 外径，上公差 |
| DUT | -0.013 mm | 外径，下公差 |
| BOT | 0 mm | 带内圈，上公差 |
| BUT | -0.12 mm | 带内圈，下公差 |
| COT | 0 mm | 带外圈，上公差 |
| 安装参数 | ||
| r1smin | 0.6 mm | 边缘间距 |
| r2smin | 1 mm | 边缘间距 |
| da max | 50.8 mm | 连接测量内圈 |
| Da min | 57 mm | 壳体连接直径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 130 °C | 最高工作温度 |
INA GE45-UK-2RS-A#E轴承后缀
| 密封 | 2RS | 双面密封 |
| 内衬里 | 不带 | |
| 涂层 | 不带 | |
| 布料 | ELGOGLIDE | ELGOGLIDE |
| 材质 | 钢 | 钢 |
