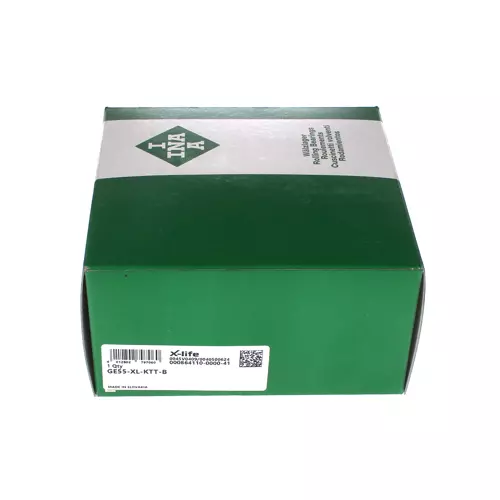

INA GE55-XL-KTT-B轴承代号说明
G
E
5
5
-
X
L
-
K
T
T
-
B
G：带润滑孔的外球面球轴承
E：公制尺寸
55：基本代号，与轴承内径尺寸有关
-XL：X-life 长寿命轴承标记
-KTT：两侧有三层唇型密封（T 型密封）
-B：球面外圈
G：
带润滑孔的外球面球轴承
E：
公制尺寸
55：
基本代号，与轴承内径尺寸有关
-XL：
X-life 长寿命轴承标记
-KTT：
两侧有三层唇型密封（T 型密封）
-B：
球面外圈
INA GE55-XL-KTT-B轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 55 mm | 内径 |
| DSP | 100 mm | 外径 |
| B | 55.5 mm | 宽度 |
| B1 | 71.4 mm | 锁环总宽度 |
| nG Grease | 8,000 1/min | 极限转速-脂润滑 |
| Cr | 46,000 N | 径向额定动载荷 |
| C0r | 29,000 N | 径向额定静载荷 |
| Cur | 1,520 N | 径向极限疲劳载荷 |
| 1.37 kg | 重量 | |
| 尺寸参数 | ||
| C | 25 mm | 外圈宽度 |
| C2 | 29 mm | 密封总宽度 |
| S | 27.8 mm | 滚道距离 |
| d1 | 69.8 mm | 内圈挡边直径 |
| D1 | 85.9 mm | 密封件外径 |
| Ca | 7 mm | 到润滑孔的距离 |
| d3 | 76 mm | 外圈锁环/锁紧螺母 |
| W | 5 | 单元宽度 |
| 计算因素 | ||
| f | 14.2 | 计算因子 |
INA GE55-XL-KTT-B轴承后缀
| 密封 | KTT | 双面三层唇封 |
| 外表面形状 | B | B |
