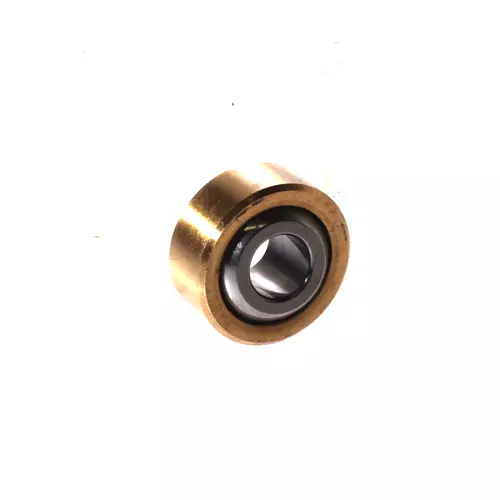

INA GE6-PW轴承代号说明
G
E
6
-
P
W
GE：向心关节轴承
6：内径代号，公称内径：6 mm，若为英制，请参见尺寸表
-PW：免维护向心关节轴承，青铜外圈，ISO12240-4 标准尺寸K系列
GE：
向心关节轴承
6：
内径代号，公称内径：6 mm，若为英制，请参见尺寸表
-PW：
免维护向心关节轴承，青铜外圈，ISO12240-4 标准尺寸K系列
INA GE6-PW轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| D | 16 mm | 轴承外径 |
| d | 6 mm | 轴承内径 |
| B | 9 mm | 内圈宽度 |
| C | 6.75 mm | 外圈宽度 |
| Cr | 7,750 N | 径向额定动载荷 |
| C0r | 19,400 N | 径向额定静载荷 |
| 10.004 g | 重量 | |
| 尺寸参数 | ||
| dK | 12.7 mm | 滚珠直径 |
| α | 13 ° | 倾角 |
| Gr | 0,006 - 0,035 mm | 径向游隙 |
| dOT | 0.012 mm | 轴承内径，上公差 |
| dUT | 0 mm | 轴承内径，下公差 |
| dT | H7 mm | 轴承内径，公差 |
| DOT | 0 mm | 外径，上公差 |
| DUT | -0.008 mm | 外径，下公差 |
| BOT | 0 mm | 带内圈，上公差 |
| BUT | -0.12 mm | 带内圈，下公差 |
| COT | 0 mm | 带外圈，上公差 |
| 安装参数 | ||
| r1smin | 0.3 mm | 边缘间距 |
| r2smin | 0.3 mm | 边缘间距 |
| da max | 8.9 mm | 连接测量内圈 |
| Da min | 11.5 mm | 壳体连接直径 |
| 工作温度 | ||
| Tmin | -50 °C | 最低工作温度 |
| Tmax | 200 °C | 最高工作温度 |
INA GE6-PW轴承后缀
| 密封 | 不带 | |
| 内衬里 | 不带 | |
| 涂层 | 不带 | |
| 布料 | 聚四氟乙烯箔 | 聚四氟乙烯箔 |
| 材质 | 钢 | 钢 |
