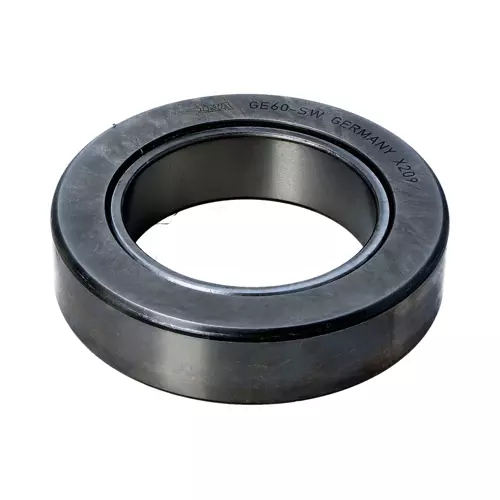

INA GE60-SW-A轴承代号说明
G
E
6
0
-
S
W
-
A
GE：向心关节轴承
60：内径代号，公称内径：60 mm，若为英制，请参见尺寸表
-SW：免维护角接触关节轴承，内圈曲面带硬铬镀层
-A：内部设计结构优化
GE：
向心关节轴承
60：
内径代号，公称内径：60 mm，若为英制，请参见尺寸表
-SW：
免维护角接触关节轴承，内圈曲面带硬铬镀层
-A：
内部设计结构优化
INA GE60-SW-A轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 60 mm | 轴承内径 |
| D | 95 mm | 轴承外径 |
| T | 23 mm | 高度 |
| B | 22 mm | 内圈宽度 |
| Cr | 483,000 N | 径向额定动载荷 |
| C0r | 805,000 N | 径向额定静载荷 |
| 0.72 kg | 重量 | |
| 尺寸参数 | ||
| dK | 86 mm | 滚珠直径 |
| D1 | 68.1 mm | 外壳垫圈内径 |
| C | 22 mm | 外圈宽度 |
| s | 5 mm | 平面间距 |
| α | 1.3 ° | 倾角 |
| dOT | 0 mm | 轴承内径，上公差 |
| dUT | -0.015 mm | 轴承内径，下公差 |
| DOT | 0 mm | 外径，上公差 |
| DUT | -0.018 mm | 外径，下公差 |
| TOT | 0.25 mm | 高度，上公差 |
| BOT | 0 mm | 带内圈，上公差 |
| TUT | -0.25 mm | 高度，下公差 |
| BUT | -0.3 mm | 带内圈，下公差 |
| COT | 0 mm | 带外圈，上公差 |
| 安装参数 | ||
| r1smin | 1.5 mm | 边缘间距 |
| r2smin | 0.6 mm | 边缘间距 |
| da max | 66.9 mm | 连接测量内圈 |
| Db min | 87 mm | 连接直径 |
| db max | 77 mm | 连接测量内圈 |
| Da min | 76 mm | 壳体连接直径 |
| 工作温度 | ||
| Tmin | -50 °C | 最低工作温度 |
| Tmax | 150 °C | 最高工作温度 |
