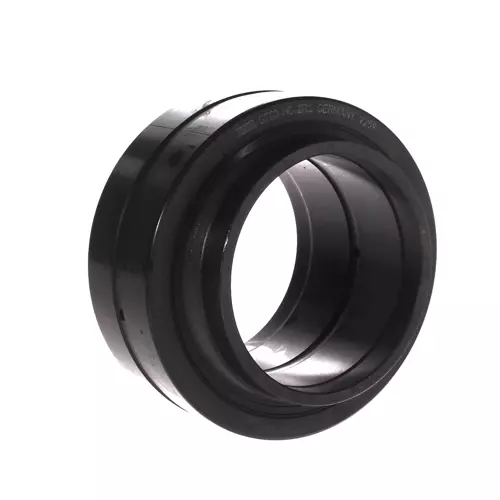

INA GE80-HO-2RS轴承代号说明
G
E
8
0
-
H
O
-
2
R
S
GE：向心关节轴承
80：内径代号，公称内径：80 mm，若为英制，请参见尺寸表
-HO：需维护向心关节轴承，内圈圆柱加宽
-2RS：两侧有轴向防护型接触唇式密封圈
GE：
向心关节轴承
80：
内径代号，公称内径：80 mm，若为英制，请参见尺寸表
-HO：
需维护向心关节轴承，内圈圆柱加宽
-2RS：
两侧有轴向防护型接触唇式密封圈
INA GE80-HO-2RS轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 80 mm | 轴承内径 |
| D | 120 mm | 轴承外径 |
| B | 74 mm | 内圈宽度 |
| Cr | 402,000 N | 径向额定动载荷 |
| C0r | 2,010,000 N | 径向额定静载荷 |
| 2.25 kg | 重量 | |
| 尺寸参数 | ||
| C | 45 mm | 外圈宽度 |
| dK | 105 mm | 滚珠直径 |
| α | 3 ° | 倾角 |
| r1smin | 0.3 mm | 边缘间距 |
| r2smin | 1 mm | 边缘间距 |
| dOT | 0 mm | 轴承内径，上公差 |
| dUT | -0.015 mm | 轴承内径，下公差 |
| DOT | 0 mm | 外径，上公差 |
| DUT | -0.015 mm | 外径，下公差 |
| BOT | 0.3 mm | 带内圈，上公差 |
| Gr | 0,072 - 0,142 mm | 径向游隙 |
| BUT | -0.3 mm | 带内圈，下公差 |
| COT | 0 mm | 带外圈，上公差 |
| 安装参数 | ||
| da max | 90 mm | 连接测量内圈 |
| Da min | 99 mm | 壳体连接直径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 130 °C | 最高工作温度 |
INA GE80-HO-2RS轴承后缀
| 密封 | 2RS | 双面密封 |
| 径向游隙 | CN | CN 游隙（普通游隙） |
