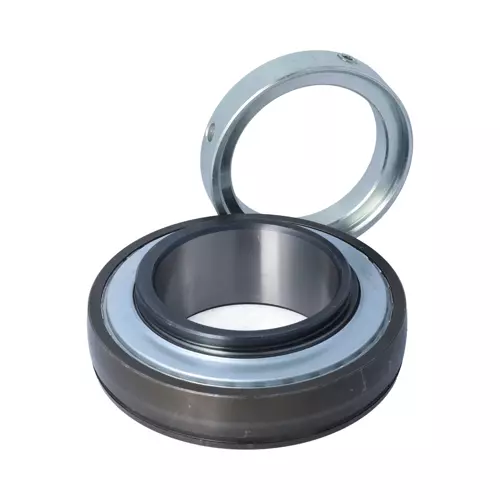

INA GE90-XL-KRR-B轴承代号说明
G
E
9
0
-
X
L
-
K
R
R
-
B
G：带润滑孔的外球面球轴承
E：公制尺寸
90：基本代号，与轴承内径尺寸有关
-XL：X-life 长寿命轴承标记
-KRR：两侧有唇密封（R 型密封）
-B：球面外圈
G：
带润滑孔的外球面球轴承
E：
公制尺寸
90：
基本代号，与轴承内径尺寸有关
-XL：
X-life 长寿命轴承标记
-KRR：
两侧有唇密封（R 型密封）
-B：
球面外圈
INA GE90-XL-KRR-B轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 90 mm | 内径 |
| DSP | 160 mm | 外径 |
| B | 52 mm | 宽度 |
| B1 | 69.5 mm | 锁环总宽度 |
| nG Grease | 4,850 1/min | 极限转速-脂润滑 |
| Cr | 109,000 N | 径向额定动载荷 |
| C0r | 79,000 N | 径向额定静载荷 |
| Cur | 3,650 N | 径向极限疲劳载荷 |
| 3.57 kg | 重量 | |
| 尺寸参数 | ||
| C | 32 mm | 外圈宽度 |
| C2 | 35 mm | 密封总宽度 |
| S | 23 mm | 滚道距离 |
| d1 | 109.4 mm | 内圈挡边直径 |
| D1 | 138 mm | 密封件外径 |
| Ca | 10 mm | 到润滑孔的距离 |
| d3 | 118 mm | 外圈锁环/锁紧螺母 |
| W | 6 | 单元宽度 |
| 计算因素 | ||
| f | 14.5 | 计算因子 |
INA GE90-XL-KRR-B轴承后缀
| 密封 | KRR | 双面密封 |
| 外表面形状 | B | B |
