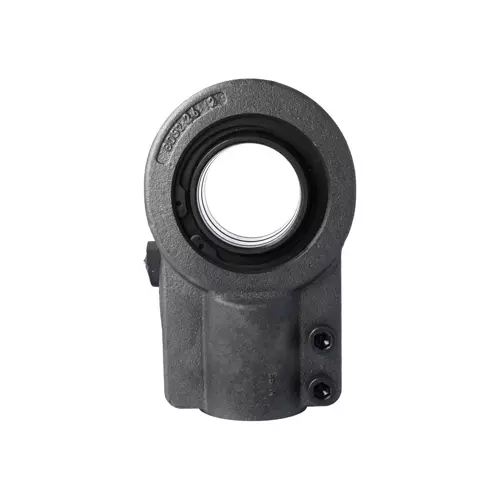

INA GIHNRK63-LO-B轴承代号说明
G
I
H
N
R
K
6
3
-
L
O
-
B
G：杆端关节轴承
I：内螺纹
H：带螺纹夹紧装置的液压杆端轴承
N：止动槽（存疑）
R：右旋螺纹
K：带有圆形焊接端面，底座上有定位销、支撑面和45°焊接面
63：内径代号，关节轴承内径：63 mm
-LO：需维护关节轴承，内圈圆柱加宽，符合 ISO6982 标准尺寸
-B：外部尺寸相同，内部结构优化
G：
杆端关节轴承
I：
内螺纹
H：
带螺纹夹紧装置的液压杆端轴承
N：
止动槽（存疑）
R：
右旋螺纹
K：
带有圆形焊接端面，底座上有定位销、支撑面和45°焊接面
63：
内径代号，关节轴承内径：63 mm
-LO：
需维护关节轴承，内圈圆柱加宽，符合 ISO6982 标准尺寸
-B：
外部尺寸相同，内部结构优化
INA GIHNRK63-LO-B轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 63 mm | 轴承内径 |
| D | 95 mm | 轴承外径 |
| B | 63 mm | 带内圈, |
| Cr | 254,000 N | 径向额定动载荷 |
| C0r | 321,000 N | 径向额定静载荷 |
| 6.197 kg | 重量 | |
| 尺寸参数 | ||
| dK | 83 mm | 滚珠直径 |
| d1 | 71.5 mm | 内圈外法兰直径 |
| d2 | 132 mm | 外入口直径 |
| d3 | M48x2 | 螺纹尺寸 |
| d4 | 70 mm | 柄部直径 |
| h1 | 140 mm | 阴螺纹头柄长度 |
| C1 | 52 mm | 杆端宽度 |
| α | 4 ° | 倾角 |
| l3 | 64 mm | 阴螺纹长度 |
| l4 | 211 mm | 阴螺纹头总长度 |
| l7 | 62 mm | 带轴启动的远程钻孔 |
| d 7 | M12x35 mm | 焊柄直径 |
| d5 | 114 mm | 柄部直径，大 |
| C2 | 38 mm | 宽度 |
| r1smin | 1 mm | 边缘间距 |
| Gr | 0,055 - 0,142 mm | 径向游隙 |
| FZ | 200,000 N | 圆柱力 |
| MA | 80 Nm | 拧紧力矩 |
| dOT | 0.03 mm | 轴承内径，上公差 |
| dT | H7 mm | 轴承内径，公差 |
| dUT | 0 mm | 轴承内径，下公差 |
| BOT | 0 mm | 带内圈，上公差 |
| BUT | -0.3 mm | 带内圈，下公差 |
| 工作温度 | ||
| Tmin | -60 °C | 最低工作温度 |
| Tmax | 200 °C | 最高工作温度 |
