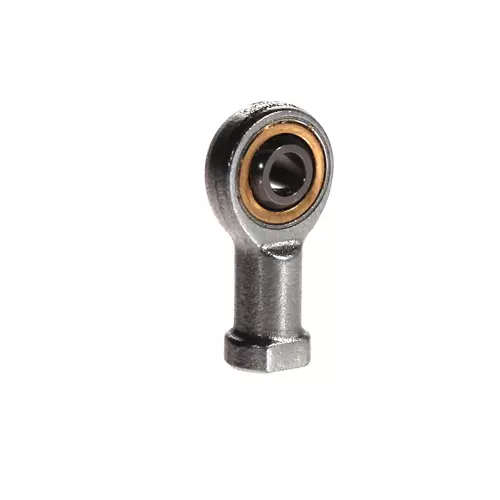

INA GIKR6-PW轴承代号说明
G
I
K
R
6
-
P
W
G：杆端关节轴承
I：内螺纹
K：带有圆形焊接端面，底座上有定位销、支撑面和45°焊接面
R：右旋螺纹
6：内径代号，关节轴承内径：6 mm
-PW：免维护关节轴承，青铜外圈，ISO12240-4 标准尺寸K系列
G：
杆端关节轴承
I：
内螺纹
K：
带有圆形焊接端面，底座上有定位销、支撑面和45°焊接面
R：
右旋螺纹
6：
内径代号，关节轴承内径：6 mm
-PW：
免维护关节轴承，青铜外圈，ISO12240-4 标准尺寸K系列
INA GIKR6-PW轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 6 mm | 轴承内径 |
| D | 16 mm | 轴承外径 |
| B | 9 mm | 带内圈 |
| Cr | 7,750 N | 径向额定动载荷 |
| C0r | 7,990 N | 径向额定静载荷 |
| 26.872 g | 重量 | |
| 尺寸参数 | ||
| dK | 12.7 mm | 滚珠直径 |
| d1 | 8.9 mm | 内圈外法兰直径 |
| d2 | 20 mm | 外入口直径 |
| d3 | M6 | 螺纹尺寸 |
| d4 | 10 mm | 柄部直径 |
| h1 | 30 mm | 阴螺纹头柄长度 |
| C1 | 6.75 mm | 杆端宽度 |
| α | 13 ° | 倾角 |
| l3 | 12 mm | 阴螺纹长度 |
| l4 | 40 mm | 阴螺纹头总长度 |
| l5 | 5 mm | 杆端柄长度 |
| l7 | 11 mm | 带轴启动的远程钻孔 |
| d5 | 13 mm | 柄部直径，大 |
| W | 11 mm | 扳手开口宽度 |
| Gr | 0 - 0,035 mm | 径向游隙 |
| dOT | 0.012 mm | 轴承内径，上公差 |
| dUT | 0 mm | 轴承内径，下公差 |
| dT | H7 mm | 轴承内径，公差 |
| BOT | 0 mm | 带内圈，上公差 |
| BUT | -0.12 mm | 带内圈，下公差 |
| 安装参数 | ||
| r1smin | 0.3 mm | 边缘间距 |
| 工作温度 | ||
| Tmin | -50 °C | 最低工作温度 |
| Tmax | 200 °C | 最高工作温度 |
INA GIKR6-PW轴承后缀
