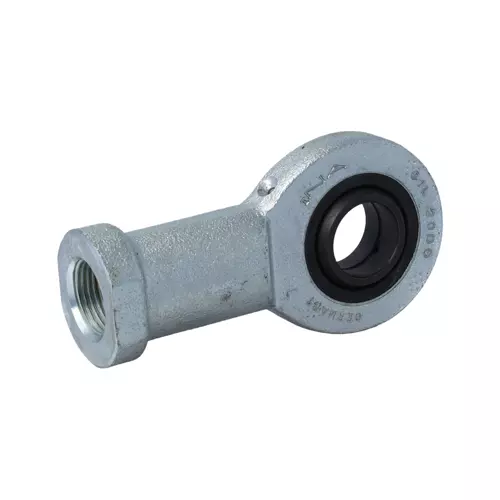

INA GIL20-DO-2RS轴承代号说明
G
I
L
2
0
-
D
O
-
2
R
S
G：杆端关节轴承
I：内螺纹
L：左旋螺纹
20：内径代号，关节轴承内径：20 mm
-DO：需维护关节轴承，ISO12240-1 标准
-2RS：两侧有轴向防护型接触唇式密封圈
G：
杆端关节轴承
I：
内螺纹
L：
左旋螺纹
20：
内径代号，关节轴承内径：20 mm
-DO：
需维护关节轴承，ISO12240-1 标准
-2RS：
两侧有轴向防护型接触唇式密封圈
INA GIL20-DO-2RS轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 20 mm | 轴承内径 |
| D | 35 mm | 轴承外径 |
| B | 16 mm | 带内圈 |
| Cr | 29,600 N | 径向额定动载荷 |
| C0r | 75,600 N | 径向额定静载荷 |
| Gr | 0,03 - 0,082 mm | 径向游隙 |
| 0.357 kg | 重量 | |
| 尺寸参数 | ||
| dK | 29 mm | 滚珠直径 |
| d1 | 24.1 mm | 内圈外法兰直径 |
| d2 | 53 mm | 外入口直径 |
| d3 | M20x1,5 | 螺纹尺寸 |
| d4 | 27.5 mm | 柄部直径 |
| h1 | 77 mm | 阴螺纹头柄长度 |
| α | 9 ° | 倾角 |
| l3 | 40 mm | 阴螺纹长度 |
| l4 | 103.5 mm | 阴螺纹头总长度 |
| l5 | 10 mm | 杆端柄长度 |
| l7 | 27 mm | 带轴启动的远程钻孔 |
| d5 | 35 mm | 柄部直径，大 |
| C1 | 13 mm | 杆端宽度 |
| r1smin | 0.3 mm | 边缘间距 |
| W | 32 mm | 扳手开口宽度 |
| dOT | 0 mm | 轴承内径，上公差 |
| dUT | -0.01 mm | 轴承内径，下公差 |
| BOT | 0 mm | 带内圈，上公差 |
| BUT | -0.12 mm | 带内圈，下公差 |
| 工作温度 | ||
| Tmin | -50 °C | 最低工作温度 |
| Tmax | 200 °C | 最高工作温度 |
