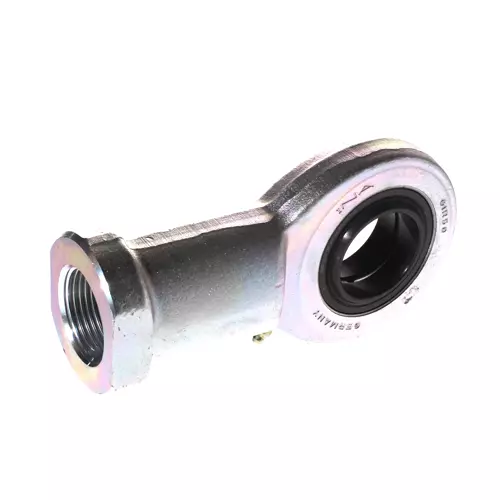

INA GIR50-DO-2RS-A轴承代号说明
G
I
R
5
0
-
D
O
-
2
R
S
-
A
G：杆端关节轴承
I：内螺纹
R：右旋螺纹
50：内径代号，关节轴承内径：50 mm
-DO：需维护关节轴承，ISO12240-1 标准
-2RS：两侧有轴向防护型接触唇式密封圈
-A：内部设计结构优化
G：
杆端关节轴承
I：
内螺纹
R：
右旋螺纹
50：
内径代号，关节轴承内径：50 mm
-DO：
需维护关节轴承，ISO12240-1 标准
-2RS：
两侧有轴向防护型接触唇式密封圈
-A：
内部设计结构优化
INA GIR50-DO-2RS-A轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 50 mm | 轴承内径 |
| D | 75 mm | 轴承外径 |
| B | 35 mm | 带内圈 |
| Cr | 157,000 N | 径向额定动载荷 |
| C0r | 314,000 N | 径向额定静载荷 |
| Gr | 0,043 - 0,12 mm | 径向游隙 |
| 3.532 kg | 重量 | |
| 尺寸参数 | ||
| dK | 66 mm | 滚珠直径 |
| d1 | 55.9 mm | 内圈外法兰直径 |
| d2 | 112 mm | 外入口直径 |
| d3 | M45x3 | 螺纹尺寸 |
| d4 | 62 mm | 柄部直径 |
| h1 | 160 mm | 阴螺纹头柄长度 |
| α | 6 ° | 倾角 |
| l3 | 68 mm | 阴螺纹长度 |
| l4 | 216 mm | 阴螺纹头总长度 |
| l5 | 20 mm | 杆端柄长度 |
| l7 | 60 mm | 带轴启动的远程钻孔 |
| d5 | 75 mm | 柄部直径，大 |
| C1 | 30 mm | 杆端宽度 |
| r1smin | 0.6 mm | 边缘间距 |
| W | 65 mm | 扳手开口宽度 |
| dOT | 0 mm | 轴承内径，上公差 |
| dUT | -0.012 mm | 轴承内径，下公差 |
| BOT | 0 mm | 带内圈，上公差 |
| BUT | -0.12 mm | 带内圈，下公差 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 130 °C | 最高工作温度 |
INA GIR50-DO-2RS-A轴承后缀
| 密封 | 2RS | 双面密封 |
| 径向游隙 | CN | CN 游隙（普通游隙） |
