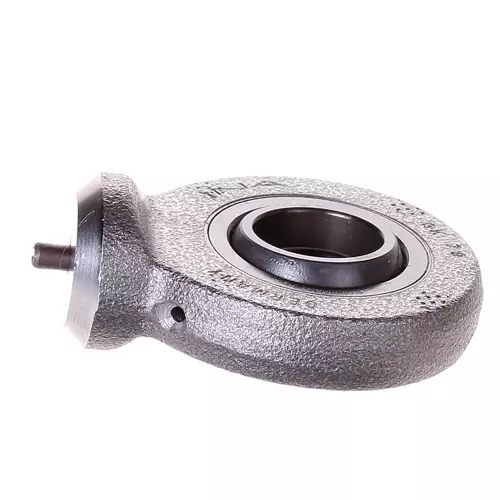

INA GK20-DO轴承代号说明
G
K
2
0
-
D
O
G：杆端关节轴承
K：带有圆形焊接端面，底座上有定位销、支撑面和45°焊接面
20：内径代号，关节轴承内径：20 mm
-DO：需维护关节轴承，ISO12240-1 标准
G：
杆端关节轴承
K：
带有圆形焊接端面，底座上有定位销、支撑面和45°焊接面
20：
内径代号，关节轴承内径：20 mm
-DO：
需维护关节轴承，ISO12240-1 标准
INA GK20-DO轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 20 mm | 轴承内径 |
| D | 35 mm | 轴承外径 |
| B | 16 mm | 带内圈, |
| Cr | 29,600 N | 径向额定动载荷 |
| C0r | 53,700 N | 径向额定静载荷 |
| Gr | 0,03 - 0,082 mm | 径向游隙 |
| 0.239 kg | 重量 | |
| 尺寸参数 | ||
| dK | 29 mm | 滚珠直径 |
| d1 | 24.1 mm | 内圈外法兰直径 |
| d2 | 53 mm | 外入口直径 |
| d 6 | 27.5 mm | 焊柄直径 |
| h2 | 38 mm | 焊接头柄长度 |
| C1 | 13 mm | 杆端宽度 |
| α | 9 ° | 倾角 |
| l6 | 64.5 mm | 焊接头总长度 |
| l7 | 27 mm | 带轴启动的远程钻孔 |
| l8 | 3 mm | 倒角 |
| d7 | 4 mm | 定心销直径 |
| dOT | 0 mm | 轴承内径，上公差 |
| dUT | -0.01 mm | 轴承内径，下公差 |
| BOT | 0 mm | 带内圈，上公差 |
| BUT | -0.12 mm | 带内圈，下公差 |
| 安装参数 | ||
| r1smin | 0.3 mm | 边缘间距 |
| 工作温度 | ||
| Tmin | -60 °C | 最低工作温度 |
| Tmax | 200 °C | 最高工作温度 |
