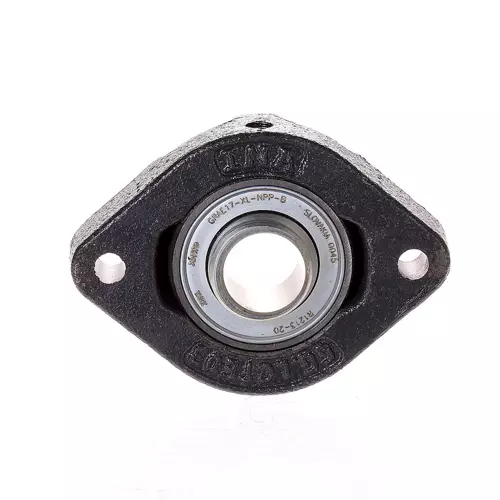

INA GLCTE17-XL轴承代号说明
G
L
C
T
E
1
7
-
X
L
G：有润滑孔外球面球轴承
LCTE：双螺栓法兰式轴承座
17：内径代号，内径：17 mm
-XL：X-life 长寿命轴承标记
G：
有润滑孔外球面球轴承
LCTE：
双螺栓法兰式轴承座
17：
内径代号，内径：17 mm
-XL：
X-life 长寿命轴承标记
INA GLCTE17-XL轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 17 mm | 内径 |
| L | 58.7 mm | 法兰宽度 |
| H | 81 mm | 法兰高度 |
| U | 30.5 mm | 单元总高度 |
| Cr | 9,800 N | 径向额定动载荷 |
| C0r | 4,750 N | 径向额定静载荷 |
| Cur | 248 N | 径向极限疲劳载荷 |
| 0.3 kg | 重量 | |
| 尺寸参数 | ||
| A1 | 15 mm | 法兰厚度 |
| A2 | 8.4 mm | 滚道距离 |
| B1 | 28.6 mm | 锁环总宽度 |
| Q | M6 | 连接螺纹润滑 |
| d3 | 28.4 mm | 偏心套外径 |
| 安装参数 | ||
| J | 63.5 mm | 固定孔距 |
| N | 6.6 mm | 固定孔 |
| n | 2 | 螺丝孔数 |
| 附加附件 | ||
| 1 | 壳体数量 | |
| GLCTE03 | 外壳 | |
| GRAE17-XL-NPP-B | 轴承型号 | |
