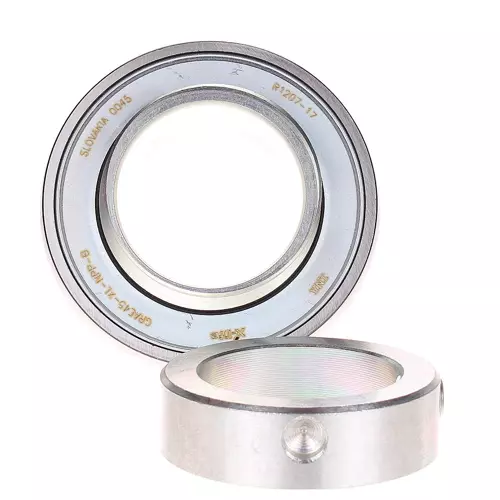

INA GRAE45-XL-NPP-B轴承代号说明
G
R
A
E
4
5
-
X
L
-
N
P
P
-
B
G：带润滑孔的外球面球轴承
RA：通过偏心套圈固定内圈，内圈在一侧加宽
E：公制尺寸
45：基本代号，与轴承内径尺寸有关
-XL：X-life 长寿命轴承标记
-NPP：两侧有唇密封（P 型密封）
-B：球面外圈
G：
带润滑孔的外球面球轴承
RA：
通过偏心套圈固定内圈，内圈在一侧加宽
E：
公制尺寸
45：
基本代号，与轴承内径尺寸有关
-XL：
X-life 长寿命轴承标记
-NPP：
两侧有唇密封（P 型密封）
-B：
球面外圈
INA GRAE45-XL-NPP-B轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 45 mm | 内径 |
| DSP | 85 mm | 外径 |
| B | 30.2 mm | 宽度 |
| B1 | 43.8 mm | 锁环总宽度 |
| nG Grease | 9,600 1/min | 极限转速-脂润滑 |
| Cr | 34,500 N | 径向额定动载荷 |
| C0r | 20,400 N | 径向额定静载荷 |
| Cur | 1,060 N | 径向极限疲劳载荷 |
| 0.69 kg | 重量 | |
| 尺寸参数 | ||
| C | 22 mm | 外圈宽度 |
| S | 11 mm | 滚道距离 |
| d2 | 54.3 mm | 内圈挡边密封直径 |
| Ca | 6.4 mm | 到润滑孔的距离 |
| d3 | 63 mm | 外圈锁环/锁紧螺母 |
| W | 5 | 单元宽度 |
| 计算因素 | ||
| f | 14.1 | 计算因子 |
INA GRAE45-XL-NPP-B轴承后缀
