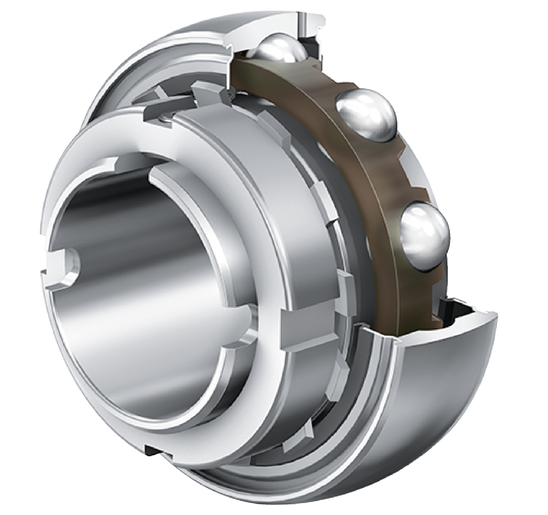

INA GSH20-XL-2RSR-B轴承代号说明
G
S
H
2
0
-
X
L
-
2
R
S
R
-
B
G：带润滑孔的外球面球轴承
SH：通过紧定套（特殊球套）固定内圈
20：基本代号，与轴承内径尺寸有关
-XL：X-life 长寿命轴承标记
-2RSR：两侧带径向接触式橡胶密封件
-B：球面外圈
G：
带润滑孔的外球面球轴承
SH：
通过紧定套（特殊球套）固定内圈
20：
基本代号，与轴承内径尺寸有关
-XL：
X-life 长寿命轴承标记
-2RSR：
两侧带径向接触式橡胶密封件
-B：
球面外圈
INA GSH20-XL-2RSR-B轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 20 mm | 内径 |
| DSP | 47 mm | 外径 |
| B | 15 mm | 宽度 |
| B1 | 28 mm | 锁环总宽度 |
| nG Grease | 17,900 1/min | 极限转速-脂润滑 |
| Cr | 12,700 N | 径向额定动载荷 |
| C0r | 6,600 N | 径向额定静载荷 |
| Cur | 365 N | 径向极限疲劳载荷 |
| 0.15 kg | 重量 | |
| 尺寸参数 | ||
| C | 14 mm | 外圈宽度 |
| S | 7.5 mm | 滚道距离 |
| Ca | 4 mm | 到润滑孔的距离 |
| b | 5 mm | 固定槽宽度 |
| t | 5 mm | 固定槽高度，紧定套 |
| d3 | 32 mm | 外圈锁环/锁紧螺母 |
| 计算因素 | ||
| f | 13 | 计算因子 |
| 附加附件 | ||
| HUESH.SH20-ZN-0100-HLA | 紧定套 | |
