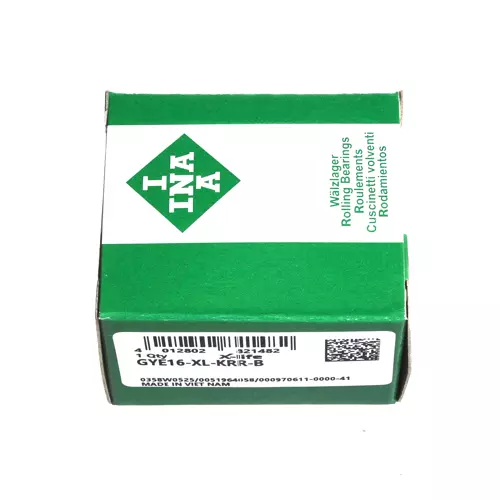

INA GYE16-XL-KRR-B轴承代号说明
G
Y
E
1
6
-
X
L
-
K
R
R
-
B
G：带润滑孔的外球面球轴承
Y：通过两个平头螺钉固定内圈（顶丝固定），内圈两侧加宽
E：公制尺寸
16：基本代号，与轴承内径尺寸有关
-XL：X-life 长寿命轴承标记
-KRR：两侧有唇密封（R 型密封）
-B：球面外圈
G：
带润滑孔的外球面球轴承
Y：
通过两个平头螺钉固定内圈（顶丝固定），内圈两侧加宽
E：
公制尺寸
16：
基本代号，与轴承内径尺寸有关
-XL：
X-life 长寿命轴承标记
-KRR：
两侧有唇密封（R 型密封）
-B：
球面外圈
INA GYE16-XL-KRR-B轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 16 mm | 内径 |
| DSP | 40 mm | 外径 |
| B | 27.4 mm | 宽度 |
| nG Grease | 22,300 1/min | 极限转速-脂润滑 |
| Cr | 9,800 N | 径向额定动载荷 |
| C0r | 4,750 N | 径向额定静载荷 |
| Cur | 202 N | 径向极限疲劳载荷 |
| 0.094 kg | 重量 | |
| 尺寸参数 | ||
| C | 12 mm | 外圈宽度 |
| C2 | 16.6 mm | 密封总宽度 |
| S | 11.5 mm | 滚道距离 |
| d1 | 23.9 mm | 内圈挡边直径 |
| D1 | 31.6 mm | 密封件外径 |
| Ca | 3.4 mm | 到润滑孔的距离 |
| A | 4 mm | 螺纹距离 |
| W | 2.5 | 单元宽度 |
| 计算因素 | ||
| f | 13 | 计算因子 |
INA GYE16-XL-KRR-B轴承后缀
