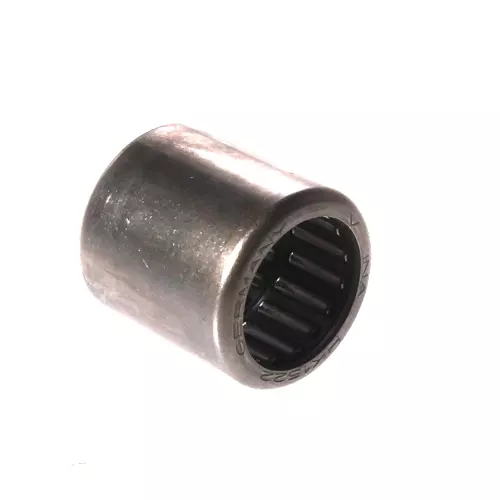

INA HK1522-ZW轴承代号说明
H
K
1
5
2
2
-
Z
W
HK：冲压外圈滚针轴承，带保持架
15：内径代号，内径：15 mm
22：宽度代号，宽度：22 mm
-ZW：双列滚针轴承
HK：
冲压外圈滚针轴承，带保持架
15：
内径代号，内径：15 mm
22：
宽度代号，宽度：22 mm
-ZW：
双列滚针轴承
INA HK1522-ZW轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| Fw | 15 mm | 下滚子直径 |
| D | 21 mm | 外径 |
| C | 22 mm | 外圈宽度 |
| Cr | 13,400 N | 径向额定动载荷 |
| C0r | 19,500 N | 径向额定静载荷 |
| Cur | 2,420 N | 径向极限疲劳载荷 |
| nG | 16,500 1/min | 极限转速 |
| nϑr | 12,300 1/min | 参考转速 |
| 19.675 g | 重量 | |
| 尺寸参数 | ||
| rmin | 0.8 mm | 最小倒角尺寸 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 140 °C | 最高工作温度 |
| 附加附件 | ||
| SD15X21X3 | 密封环 | |
| G15X21X3 | 密封环 2 | |
| LR12X15X22,5 | 配套的内圈型号LR | |
| IR12X15X22,5-XL | 配套的内圈型号 | |
INA HK1522-ZW轴承后缀
