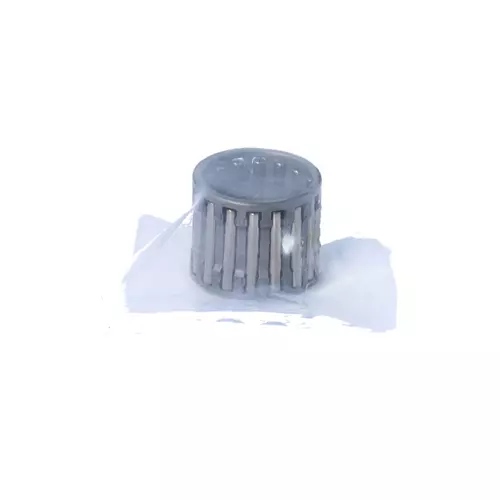

INA K16X20X17-A/0-7轴承代号说明
K
1
6
X
2
0
X
1
7
-
A
/
0
-
7
K：滚针与保持架组件
16：内径代号，内径：16 mm
X：分隔符
20：外径代号，外径：20 mm
X：分隔符
17：宽度代号，宽度：17 mm
-A：改进的内部结构设计
/0-7：公差范围 0-7 μm
K：
滚针与保持架组件
16：
内径代号，内径：16 mm
X：
分隔符
20：
外径代号，外径：20 mm
X：
分隔符
17：
宽度代号，宽度：17 mm
-A：
改进的内部结构设计
/0-7：
公差范围 0-7 μm
INA K16X20X17-A/0-7轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| Fw | 16 mm | 滚针轴承内径 |
| Ew | 20 mm | 滚针轴承外径 |
| Bc | 17 mm | 宽度 |
| Cr | 11,700 N | 径向额定动载荷 |
| C0r | 16,800 N | 径向额定静载荷 |
| Cur | 2,230 N | 径向极限疲劳载荷 |
| nG | 23,600 1/min | 极限转速 |
| nϑr | 15,200 1/min | 参考转速 |
| 9.5 g | 重量 | |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 140 °C | 最高工作温度 |
INA K16X20X17-A/0-7轴承后缀
| 保持架 | JN | 钢 |
