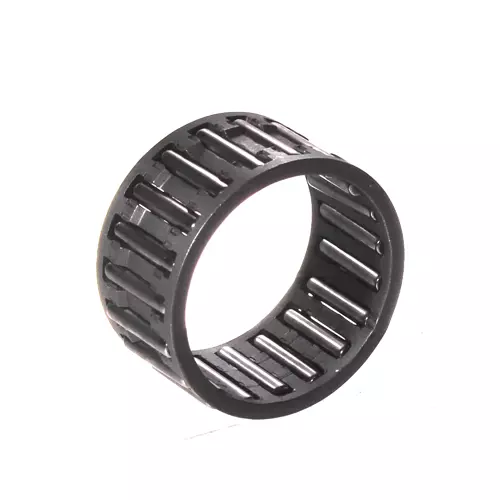

INA K20X24X13-A/-2-4轴承代号说明
K
2
0
X
2
4
X
1
3
-
A
/
-
2
-
4
K：滚针与保持架组件
20：内径代号，内径：20 mm
X：分隔符
24：外径代号，外径：24 mm
X：分隔符
13：宽度代号，宽度：13 mm
-A：改进的内部结构设计
/-2-4：公差范围 -2-4 μm
K：
滚针与保持架组件
20：
内径代号，内径：20 mm
X：
分隔符
24：
外径代号，外径：24 mm
X：
分隔符
13：
宽度代号，宽度：13 mm
-A：
改进的内部结构设计
/-2-4：
公差范围 -2-4 μm
INA K20X24X13-A/-2-4轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| Fw | 20 mm | 滚针轴承内径 |
| Ew | 24 mm | 滚针轴承外径 |
| Bc | 13 mm | 宽度 |
| Cr | 9,800 N | 径向额定动载荷 |
| C0r | 14,300 N | 径向额定静载荷 |
| Cur | 1,900 N | 径向极限疲劳载荷 |
| nG | 21,300 1/min | 极限转速 |
| nϑr | 12,800 1/min | 参考转速 |
| 9 g | 重量 | |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 140 °C | 最高工作温度 |
INA K20X24X13-A/-2-4轴承后缀
| 保持架 | JN | 钢 |
