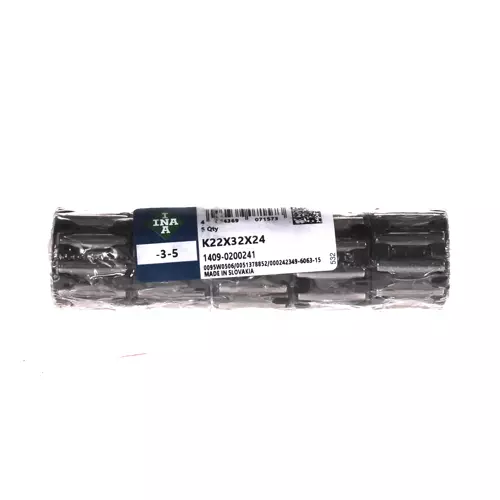

INA K22X32X24/-3-5轴承代号说明
K
2
2
X
3
2
X
2
4
/
-
3
-
5
K：滚针与保持架组件
22：内径代号，内径：22 mm
X：分隔符
32：外径代号，外径：32 mm
X：分隔符
24：宽度代号，宽度：24 mm
/-3-5：公差范围 -3-5 μm
K：
滚针与保持架组件
22：
内径代号，内径：22 mm
X：
分隔符
32：
外径代号，外径：32 mm
X：
分隔符
24：
宽度代号，宽度：24 mm
/-3-5：
公差范围 -3-5 μm
INA K22X32X24/-3-5轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| Fw | 22 mm | 滚针轴承内径 |
| Ew | 32 mm | 滚针轴承外径 |
| Bc | 24 mm | 宽度 |
| Cr | 34,000 N | 径向额定动载荷 |
| C0r | 40,000 N | 径向额定静载荷 |
| Cur | 5,000 N | 径向极限疲劳载荷 |
| nG | 18,100 1/min | 极限转速 |
| nϑr | 9,700 1/min | 参考转速 |
| 43.28 g | 重量 | |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 140 °C | 最高工作温度 |
INA K22X32X24/-3-5轴承后缀
| 保持架 | JN | 钢 |
INA K22X32X24/-3-5轴承相关产品推荐
| 其他型号 | 市场价 | 乔峰价 | 库存 |
| INA K22X32X24轴承，货期7-10天 | ￥47.56元 | - | 5 |
| INA K22X32X24/0-7轴承，货期3-4周 | ￥59.16元 | - | 3 |
