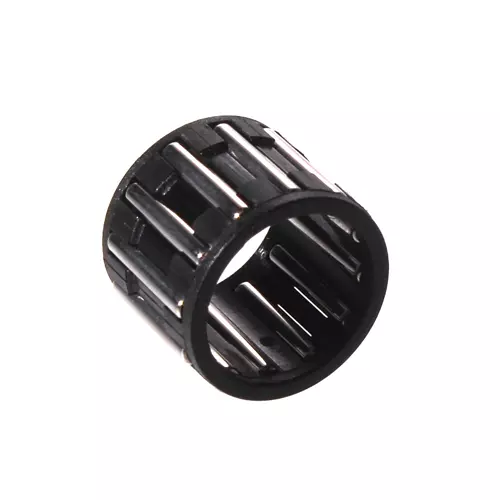

INA K9X12X10-TV/-3-5轴承代号说明
K
9
X
1
2
X
1
0
-
T
V
/
-
3
-
5
K：滚针与保持架组件
9：内径代号，内径：9 mm
X：分隔符
12：外径代号，外径：12 mm
X：分隔符
10：宽度代号，宽度：10 mm
-TV：滚针引导，玻璃纤维增强尼龙66保持架
/-3-5：公差范围 -3-5 μm
K：
滚针与保持架组件
9：
内径代号，内径：9 mm
X：
分隔符
12：
外径代号，外径：12 mm
X：
分隔符
10：
宽度代号，宽度：10 mm
-TV：
滚针引导，玻璃纤维增强尼龙66保持架
/-3-5：
公差范围 -3-5 μm
INA K9X12X10-TV/-3-5轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| Fw | 9 mm | 滚针轴承内径 |
| Ew | 12 mm | 滚针轴承外径 |
| Bc | 10 mm | 宽度 |
| Cr | 4,500 N | 径向额定动载荷 |
| C0r | 5,000 N | 径向额定静载荷 |
| Cur | 690 N | 径向极限疲劳载荷 |
| nG | 31,000 1/min | 极限转速 |
| nϑr | 27,500 1/min | 参考转速 |
| 1.45 g | 重量 | |
| 工作温度 | ||
| Tmin | -20 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
INA K9X12X10-TV/-3-5轴承后缀
| 保持架 | TV | 聚酰胺 |
INA K9X12X10-TV/-3-5轴承相关产品推荐
| 其他型号 | 市场价 | 乔峰价 | 库存 |
| INA K9X12X10-TV/0-7轴承，货期3-4周 | ￥20.88元 | - | 10 |
| INA K9X12X10-TV轴承，货期2-3周 | ￥23.2元 | - | 10 |
| INA K9X12X10-TV/-2-4轴承，货期1-3周 | ￥25.52元 | - | 27 |
| INA K9X12X10-TV/-3-5轴承，货期1-3周 | ￥25.52元 | - | 1 |
| INA K9X12X10-TV/-4-6轴承，货期1-3周 | ￥25.52元 | - | 19 |
