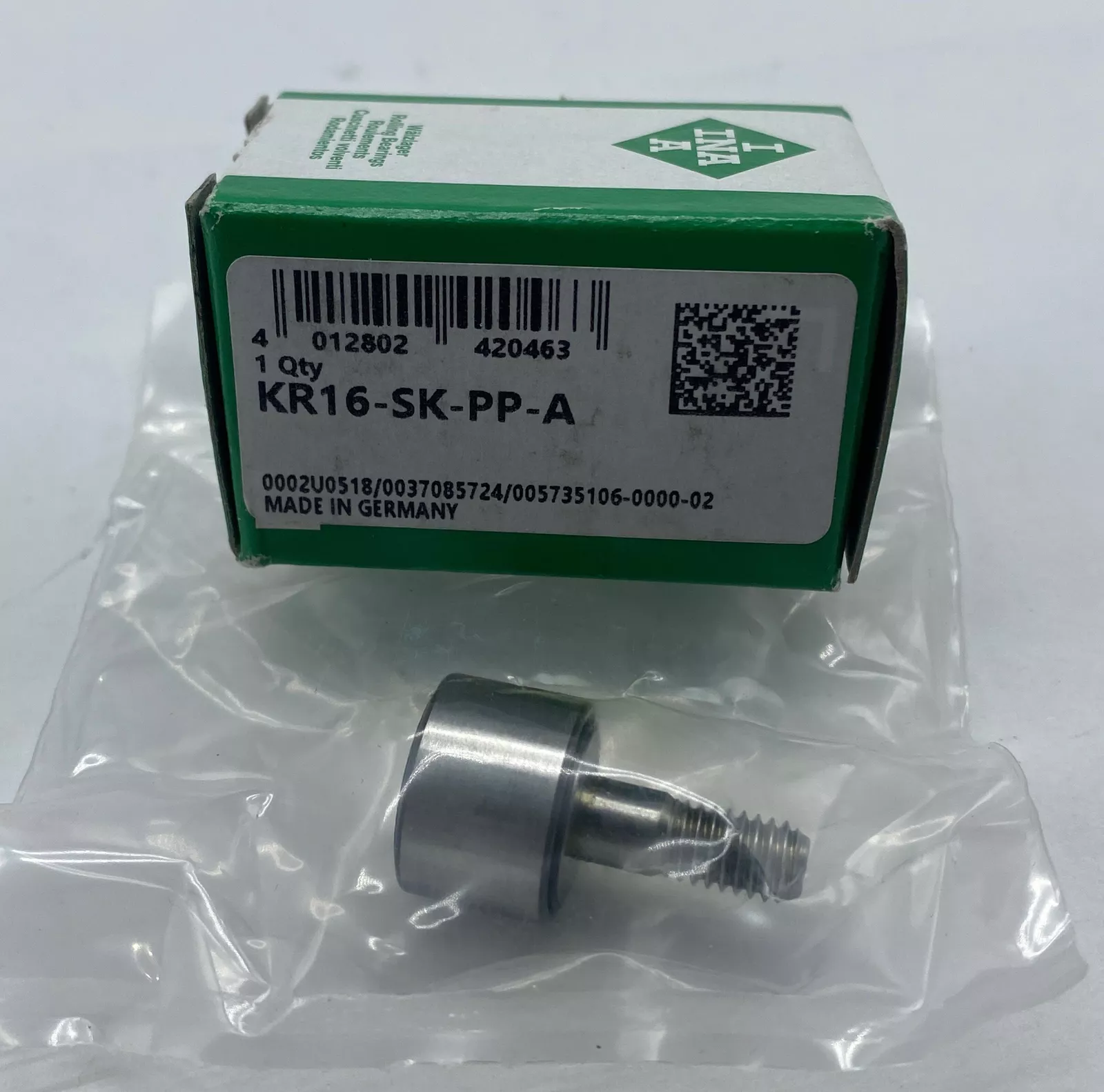

INA KR16-SK-PP轴承代号说明
K
R
1
6
-
S
K
-
P
P
KR：螺栓型滚轮轴承
16：内径代号，内径：16 mm
-SK：螺柱头部带六角孔
-PP：两侧有塑料平垫圈和成型密封唇，形成三级密封
KR：
螺栓型滚轮轴承
16：
内径代号，内径：16 mm
-SK：
螺柱头部带六角孔
-PP：
两侧有塑料平垫圈和成型密封唇，形成三级密封
INA KR16-SK-PP轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| D | 16 mm | 外径 |
| d1 | 6 mm | 滚轮螺柱/螺柱的配合直径 |
| B | 28 mm | 滚轮螺柱的宽度 |
| Cr w | 3,200 N | 径向额定动载荷 |
| C0r w | 3,450 N | 径向额定静载荷 |
| Cur w | 465 N | 径向极限疲劳载荷 |
| nD G | 14,000 1/min | 永久脂润滑转速 |
| 17.85 g | 重量 | |
| 尺寸参数 | ||
| B1 | 12.2 mm | 止推垫圈的最大宽度 |
| B2 | 16 mm | 螺栓/螺柱长度 |
| C | 11 mm | 外圈宽度 |
| C1 | 0.6 mm | 外圈到止推垫圈的突出部分 |
| rmin | 0.15 mm | 最小倒角尺寸 |
| d2 | 12.5 mm | 止推垫圈的止推直径 |
| G | M6 | 螺纹 |
| IG | 8 mm | 螺纹长度 |
| W | 4 mm | 单元宽度 |
| R | 500 mm | 外圈外轮廓半径 |
| 附加附件 | ||
| MA | 3 Nm | 螺母拧紧力矩 |
INA KR16-SK-PP轴承后缀
| 密封 | PP | 两侧用塑料轴向平垫圈进行三重密封 |
| 外圈轮廓 | 优化的INA剖面 | |
| 润滑油嘴 | 不带 | |
| 是否带再润滑设备 | 不带 | |
| 装配辅助工具 | SK | 六角套筒 |
