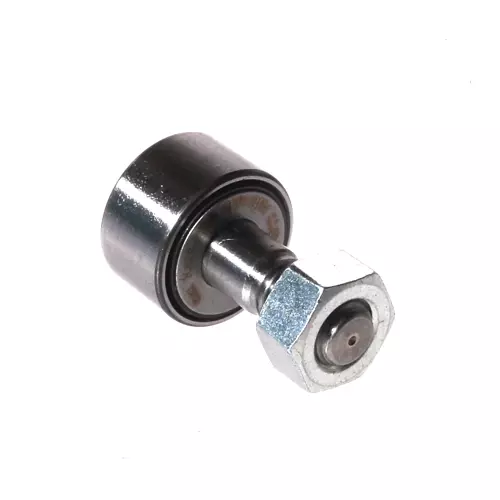

INA KR19-NMT轴承代号说明
K
R
1
9
-
N
M
T
KR：螺栓型滚轮轴承
19：内径代号，内径：19 mm
-NMT：未安装的螺母和驱动配合润滑嘴
KR：
螺栓型滚轮轴承
19：
内径代号，内径：19 mm
-NMT：
未安装的螺母和驱动配合润滑嘴
INA KR19-NMT轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| D | 19 mm | 外径 |
| d1 | 8 mm | 滚轮螺柱/螺柱的配合直径 |
| B | 32 mm | 滚轮螺柱的宽度 |
| Cr w | 3,550 N | 径向额定动载荷 |
| C0r w | 4,100 N | 径向额定静载荷 |
| Cur w | 560 N | 径向极限疲劳载荷 |
| nD G | 11,000 1/min | 永久脂润滑转速 |
| 39.52 g | 重量 | |
| 尺寸参数 | ||
| B1 | 12.2 mm | 止推垫圈的最大宽度 |
| B2 | 20 mm | 螺栓/螺柱长度 |
| C | 11 mm | 外圈宽度 |
| C1 | 0.6 mm | 外圈到止推垫圈的突出部分 |
| rmin | 0.15 mm | 最小倒角尺寸 |
| d2 | 15 mm | 止推垫圈的止推直径 |
| G | M8 | 螺纹 |
| IG | 10 mm | 螺纹长度 |
| R | 500 mm | 外圈外轮廓半径 |
| 附加附件 | ||
| NIPA1 | 传动配合润滑油嘴 | |
| 1.5 mm | 突出式润滑油嘴 | |
| MA | 8 Nm | 螺母拧紧力矩 |
INA KR19-NMT轴承后缀
| 密封 | 两侧游隙密封 | |
| 外圈轮廓 | R500 | |
| 润滑油嘴 | 润滑油嘴未安装1x | |
| 是否带再润滑设备 | 通过头部 | |
| 装配辅助工具 | 安装槽 | |
| 特殊形状 | NMT | 未安装的螺母&传动配合润滑油嘴 |
