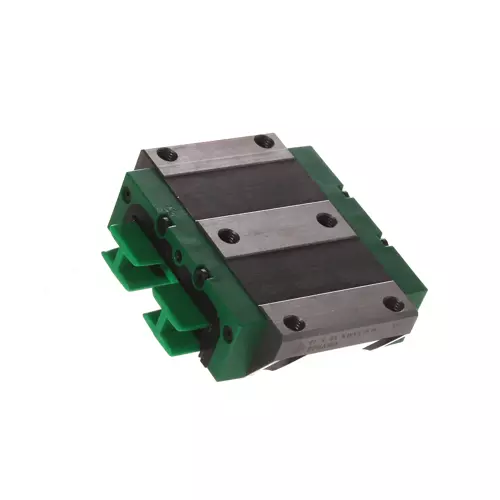

INA KWVE15-W-G4-V1轴承代号说明
K
W
V
E
1
5
-
W
-
G
4
-
V
1
KWVE：四列循环滚珠滑块（与TKVD导轨组成KUVE系列成套直线导轨）
15：导轨大小：15 mm
-W：加宽型滑块
-G4：精度等级 G4级
-V1：预压等级 V1级
KWVE：
四列循环滚珠滑块（与TKVD导轨组成KUVE系列成套直线导轨）
15：
导轨大小：15 mm
-W：
加宽型滑块
-G4：
精度等级 G4级
-V1：
预压等级 V1级
INA KWVE15-W-G4-V1轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| H | 21 mm | 系统高度 |
| B | 68 mm | 托架宽度 |
| L | 55.6 mm | 托架全长 |
| C | 7,200 N | 额定动载荷 |
| C | 14,500 N | 额定静载荷 |
| M0x | 332 Nm | 轴静态力矩额定值 X |
| M0y | 100 Nm | 轴静态力矩额定值 Y |
| M0z | 100 Nm | 轴静态力矩额定值 Z |
| 0.26 kg | 重量 | |
| 安装参数 | ||
| VMKB_065 | KWVE | 材料名称 |
| A1 | 15.5 mm | |
| JB | 60 mm | |
| b | 37 mm | 宽轨 |
| A2 | 4 mm | |
| L1 | 39.8 mm | |
| JL | 29 mm | |
| H1 | 2.1 mm | |
| H4 | 7.7 mm | |
| H5 | 4.5 mm | |
| T5 | 7 mm | |
| T6 | 4.8 mm | |
| G2 | M5 | 固定螺钉（DIN ISO 4762-12.9） |
| G2 MA | 5.8 Nm | 最大拧紧力矩 |
| K3 | M4 | 固定螺钉（DIN ISO 4762-12.9） |
| K3 MA | 5 Nm | 最大拧紧力矩 |
| K6 | M4 | 固定螺钉（DIN 7984-8.8） |
| K6 MA | 2 Nm | 最大拧紧力矩 |
| D2 | 4.5 mm | |
| A3 | 3.6 mm | 润滑接头 |
| G3 | M3 | 润滑接头 |
| t G3 | 4 mm | 润滑接头的最大允许螺钉深度 |
INA KWVE15-W-G4-V1轴承后缀
| 尺码代码 | 15 | |
| 版本 | 版本 | |
| 托架设计 | W | 宽托架&宽导轨 |
| 预紧 | V1 | 一级预紧 |
| 精度等级 | G3 |
