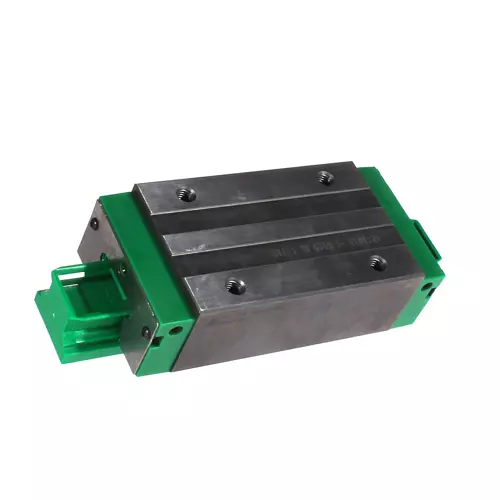

INA KWVE35-B-SL-V1-G2轴承代号说明
K
W
V
E
3
5
-
B
-
S
L
-
V
1
-
G
2
KWVE：四列循环滚珠滑块（与TKVD导轨组成KUVE系列成套直线导轨）
35：导轨大小：35 mm
-B：系统版本 B
-SL：窄且加长型滑块
-V1：预压等级 V1级
-G2：精度等级 G2级
KWVE：
四列循环滚珠滑块（与TKVD导轨组成KUVE系列成套直线导轨）
35：
导轨大小：35 mm
-B：
系统版本 B
-SL：
窄且加长型滑块
-V1：
预压等级 V1级
-G2：
精度等级 G2级
INA KWVE35-B-SL-V1-G2轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| H | 48 mm | 系统高度 |
| B | 70 mm | 托架宽度 |
| L | 145 mm | 托架全长 |
| C | 47,500 N | 额定动载荷 |
| C | 100,000 N | 额定静载荷 |
| M0x | 2,625 Nm | 轴静态力矩额定值 X |
| M0y | 1,890 Nm | 轴静态力矩额定值 Y |
| M0z | 1,890 Nm | 轴静态力矩额定值 Z |
| 2.006 kg | 重量 | |
| 安装参数 | ||
| VMKB_065 | KWVE | 材料名称 |
| A1 | 18 mm | |
| JB | 50 mm | |
| b | 34 mm | 宽轨 |
| A2 | 10 mm | |
| L1 | 113 mm | |
| LS | 1.65 mm | |
| JL | 72 mm | |
| H1 | 6.7 mm | |
| H5 | 6.75 mm | |
| T5 | 13.5 mm | |
| G2 | M8 | 固定螺钉（DIN ISO 4762-12.9） |
| G2 MA | 41 Nm | 最大拧紧力矩 |
| A3 | 12.3 mm | 润滑接头 |
| G3 | M6 | 润滑接头 |
| t G3 | 7 mm | 润滑接头的最大允许螺钉深度 |
| A4 | 11 mm | 润滑接头 |
| G4 | M6 mm | 润滑接头 |
| t G4 | 7 mm | 润滑接头的最大允许螺钉深度 |
| JL6 | 27.5 mm | 润滑接头 |
INA KWVE35-B-SL-V1-G2轴承后缀
| 尺码代码 | 35 | |
| 版本 | B | |
| 托架设计 | SL | 窄，长托架 |
| 预紧 | V1 | 一级预紧 |
| 精度等级 | G3 |
