INA LCJT30-XL-N-SML轴承代号说明
L
C
J
T
3
0
-
X
L
-
N
-
S
M
L

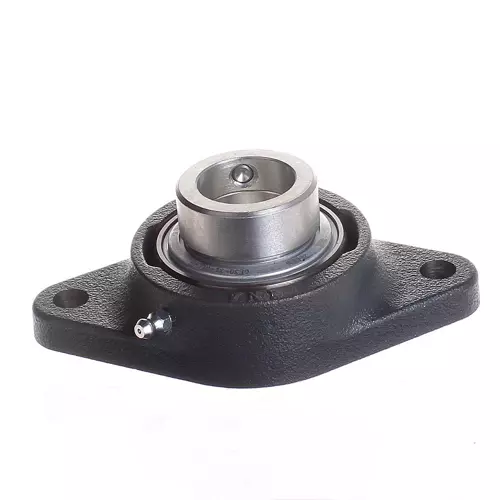

LCJT：L：双面带KLL迷宫式密封（L型密封）的外球面球轴承座单元，CJT：双螺栓菱形法兰式轴承座
30：内径代号，内径：30 mm
-XL：X-life 长寿命轴承标记
-N：带端盖安装凹槽的铸铁轴承座
-SML：轴承和外壳之间的间隙更大
LCJT：
L：双面带KLL迷宫式密封（L型密封）的外球面球轴承座单元，CJT：双螺栓菱形法兰式轴承座
30：
内径代号，内径：30 mm
-XL：
X-life 长寿命轴承标记
-N：
带端盖安装凹槽的铸铁轴承座
-SML：
轴承和外壳之间的间隙更大
INA LCJT30-XL-N-SML轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 30 mm | 内径 |
| L | 80 mm | 法兰宽度 |
| H | 142 mm | 法兰高度 |
| U | 50.2 mm | 单元总高度 |
| Cr | 20,700 N | 径向额定动载荷 |
| C0r | 11,300 N | 径向额定静载荷 |
| Cur | 480 N | 径向极限疲劳载荷 |
| 0.9 kg | 重量 | |
| 尺寸参数 | ||
| A | 29 mm | 外壳高度 |
| A1 | 12 mm | 法兰厚度 |
| A2 | 20 mm | 滚道距离 |
| V | 80 mm | 壳体肩部直径 |
| Q | M6 | 连接螺纹润滑 |
| d3 | 58 mm | 偏心套外径 |
| 安装参数 | ||
| J | 116.5 mm | 固定孔距 |
| N | 11.5 mm | 固定孔 |
| n | 2 | 螺丝孔数 |
| 附加附件 | ||
| 1 | 壳体数量 | |
| CJT06 | 外壳 | |
| GE30-XL-KLL-B | 轴承型号 | |
| KASK06 | 保护帽 | |
INA LCJT30-XL-N-SML轴承后缀
| 槽 | N | 带有端盖咬边槽的铸铁外壳 |
