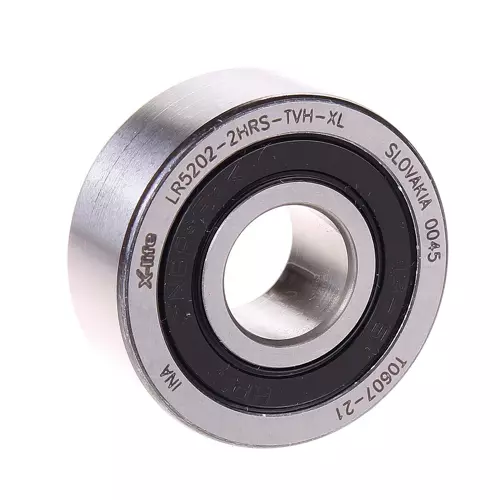

INA LR5202-2HRS-TVH-XL轴承代号说明
L
R
5
2
0
2
-
2
H
R
S
-
T
V
H
-
X
L
LR：支承型球轴承滚轮
5：双列角接触球宽度系列
2：直径系列：2系列
02：内径代号，参考内径：15 mm
-2HRS：两侧带接触式丁腈橡胶密封件
-TVH：滚动体引导，卡爪式聚酰胺实体保持架
-XL：X-life 长寿命轴承标记
LR：
支承型球轴承滚轮
5：
双列角接触球宽度系列
2：
直径系列：2系列
02：
内径代号，参考内径：15 mm
-2HRS：
两侧带接触式丁腈橡胶密封件
-TVH：
滚动体引导，卡爪式聚酰胺实体保持架
-XL：
X-life 长寿命轴承标记
INA LR5202-2HRS-TVH-XL轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| D | 40 mm | 外径 |
| d | 15 mm | 内径 |
| C | 15.9 mm | 高度 |
| Cr w | 10,800 N | 径向额定动载荷 |
| C0r w | 7,700 N | 径向额定静载荷 |
| Cur w | 390 N | 径向极限疲劳载荷 |
| nD G | 7,400 1/min | 永久脂润滑转速 |
| Fr per | 7,700 N | 外圈允许动载荷，径向 |
| 0.11 kg | 重量 | |
| 尺寸参数 | ||
| d2 | 21 mm | 止推垫圈直径 |
| rmin | 0.6 mm | 最小倒角尺寸 |
| R | 500 mm | 外圈外轮廓半径 |
INA LR5202-2HRS-TVH-XL轴承后缀
| 密封 | 2HRS | 双面唇封几何结构优化，摩擦小 |
| 外圈轮廓 | R500 | 球面外圈（标准） |
| 是否带再润滑设备 | 不带 | |
| 保持架 | TVH | 玻璃纤维增强聚酰胺保持架 |
