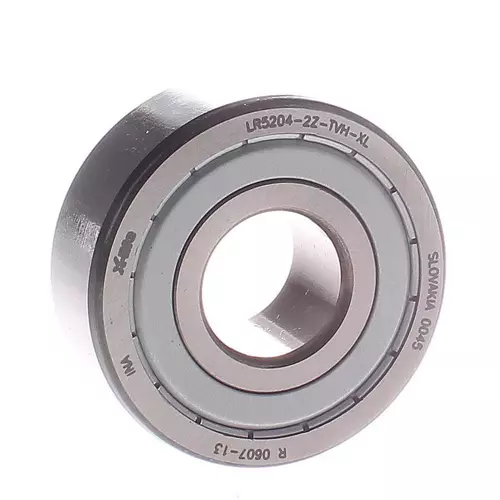

INA LR5204-2Z-TVH-XL-C3轴承代号说明
L
R
5
2
0
4
-
2
Z
-
T
V
H
-
X
L
-
C
3
LR：支承型球轴承滚轮
5：双列角接触球宽度系列
2：直径系列：2系列
04：内径代号，参考内径：20 mm
-2Z：两侧带间隙式金属防尘盖
-TVH：滚动体引导，卡爪式聚酰胺实体保持架
-XL：X-life 长寿命轴承标记
-C3：C3 游隙（大于 CN 游隙）
LR：
支承型球轴承滚轮
5：
双列角接触球宽度系列
2：
直径系列：2系列
04：
内径代号，参考内径：20 mm
-2Z：
两侧带间隙式金属防尘盖
-TVH：
滚动体引导，卡爪式聚酰胺实体保持架
-XL：
X-life 长寿命轴承标记
-C3：
C3 游隙（大于 CN 游隙）
INA LR5204-2Z-TVH-XL-C3轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| D | 52 mm | 外径 |
| d | 20 mm | 内径 |
| C | 20.6 mm | 高度 |
| Cr w | 16,900 N | 径向额定动载荷 |
| C0r w | 12,700 N | 径向额定静载荷 |
| Cur w | 660 N | 径向极限疲劳载荷 |
| nD G | 7,300 1/min | 永久脂润滑转速 |
| Fr per | 10,200 N | 外圈允许动载荷，径向 |
| 0.23 kg | 重量 | |
| 尺寸参数 | ||
| d2 | 29.2 mm | 止推垫圈直径 |
| rmin | 1 mm | 最小倒角尺寸 |
| R | 500 mm | 外圈外轮廓半径 |
INA LR5204-2Z-TVH-XL-C3轴承后缀
| 密封 | 2Z | 双面防尘盖密封 |
| 外圈轮廓 | R500 | 球面外圈（标准） |
| 是否带再润滑设备 | 不带 | |
| 保持架 | TVH | 玻璃纤维增强聚酰胺保持架 |
INA LR5204-2Z-TVH-XL-C3轴承相关产品推荐
| 其他型号 | 市场价 | 乔峰价 | 库存 |
| INA LR5204-2Z-TVH-XL#N5轴承 | ￥145元 | - | 130 |
| INA LR5204-2Z轴承 | ￥222.72元 | - | 199 |
