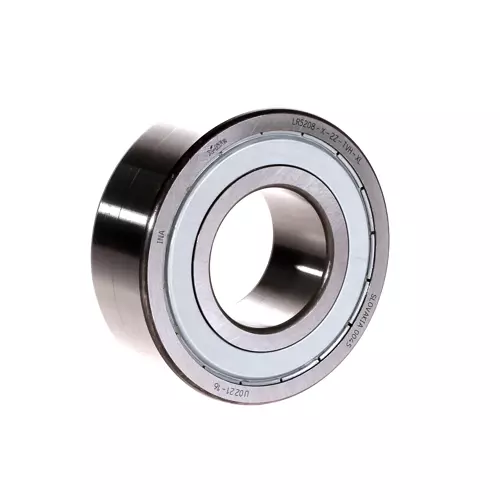

INA LR5208-X-2Z-TVH-XL轴承代号说明
L
R
5
2
0
8
-
X
-
2
Z
-
T
V
H
-
X
L
LR：支承型球轴承滚轮
5：双列角接触球宽度系列
2：直径系列：2系列
08：内径代号，参考内径：40 mm
-X：圆柱形外圈
-2Z：两侧带间隙式金属防尘盖
-TVH：滚动体引导，卡爪式聚酰胺实体保持架
-XL：X-life 长寿命轴承标记
LR：
支承型球轴承滚轮
5：
双列角接触球宽度系列
2：
直径系列：2系列
08：
内径代号，参考内径：40 mm
-X：
圆柱形外圈
-2Z：
两侧带间隙式金属防尘盖
-TVH：
滚动体引导，卡爪式聚酰胺实体保持架
-XL：
X-life 长寿命轴承标记
INA LR5208-X-2Z-TVH-XL轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| D | 85 mm | 外径 |
| d | 40 mm | 内径 |
| C | 30.2 mm | 高度 |
| Cr w | 36,500 N | 径向额定动载荷 |
| C0r w | 31,000 N | 径向额定静载荷 |
| Cur w | 1,640 N | 径向极限疲劳载荷 |
| nD G | 4,100 1/min | 永久脂润滑转速 |
| Fr per | 16,300 N | 外圈允许动载荷，径向 |
| 0.75 kg | 重量 | |
| 尺寸参数 | ||
| d2 | 52.8 mm | 止推垫圈直径 |
| rmin | 1.1 mm | 最小倒角尺寸 |
| R | 500 mm | 外圈外轮廓半径 |
INA LR5208-X-2Z-TVH-XL轴承后缀
| 密封 | 2Z | 双面防尘盖密封 |
| 外圈轮廓 | X | 圆柱外圈 |
| 是否带再润滑设备 | 不带 | |
| 保持架 | TVH | 玻璃纤维增强聚酰胺保持架 |
