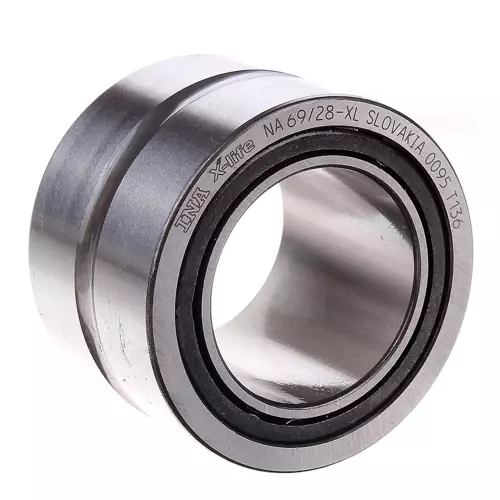

INA NA69/28-XL轴承代号说明
N
A
6
9
/
2
8
-
X
L
NA：车削型滚针轴承
69：内径代号，公称内径：69 mm
/：分隔符
28：宽度代号，公称宽度：28 mm
-XL：X-life 长寿命轴承标记
NA：
车削型滚针轴承
69：
内径代号，公称内径：69 mm
/：
分隔符
28：
宽度代号，公称宽度：28 mm
-XL：
X-life 长寿命轴承标记
INA NA69/28-XL轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 28 mm | 内径 |
| D | 45 mm | 外径 |
| B | 30 mm | 宽度 |
| Cr | 45,500 N | 径向额定动载荷 |
| C0r | 63,000 N | 径向额定静载荷 |
| Cur | 11,600 N | 径向极限疲劳载荷 |
| nG | 13,600 1/min | 极限转速 |
| nG Grease | 8,200 1/min | 极限转速-脂润滑 |
| nϑr | 7,100 1/min | 参考转速 |
| 176.2 g | 重量 | |
| 尺寸参数 | ||
| rmin | 0.3 mm | 最小倒角尺寸 |
| F | 32 mm | 内圈滚道直径 |
| s | 1 mm | 轴向位移 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
INA NA69/28-XL轴承后缀
| 保持架 | 标准 | 标准 |
| 径向游隙 | CN | CN 游隙（普通游隙） |
| 列数 | 1 | 单列 |
| 润滑孔 | 带 | 带 |
| 涂层 | 不带 | |
| 密封 | 不带 | |
| 产品特性 | 不带 |
