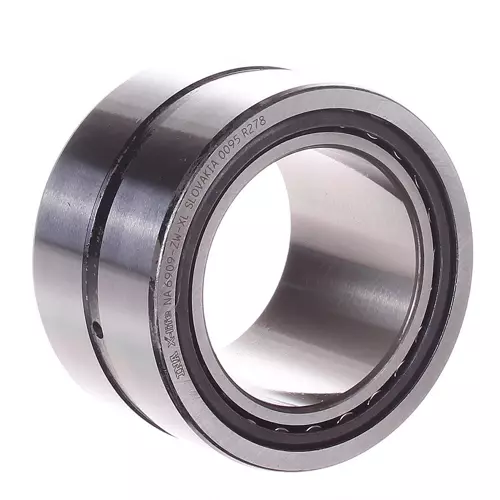

INA NA6909-ZW-XL轴承代号说明
N
A
6
9
0
9
-
Z
W
-
X
L
NA：车削型滚针轴承
6：宽度系列：6系列
9：直径系列：9系列
09：内径：45 mm
-ZW：双列滚针轴承
-XL：X-life 长寿命轴承标记
NA：
车削型滚针轴承
6：
宽度系列：6系列
9：
直径系列：9系列
09：
内径：45 mm
-ZW：
双列滚针轴承
-XL：
X-life 长寿命轴承标记
INA NA6909-ZW-XL轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 45 mm | 内径 |
| D | 68 mm | 外径 |
| B | 40 mm | 宽度 |
| Cr | 79,000 N | 径向额定动载荷 |
| C0r | 127,000 N | 径向额定静载荷 |
| Cur | 21,800 N | 径向极限疲劳载荷 |
| nG | 8,600 1/min | 极限转速 |
| nϑr | 4,750 1/min | 参考转速 |
| 508 g | 重量 | |
| 尺寸参数 | ||
| F | 52 mm | 内圈滚道直径 |
| rmin | 0.6 mm | 最小倒角尺寸 |
| s | 0.5 mm | 轴向位移 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
INA NA6909-ZW-XL轴承后缀
| 保持架 | 标准 | 标准 |
| 保持架特征 | 标准 | |
| 产品特性 | 标准 | |
| 列数 | ZW | 2 |
