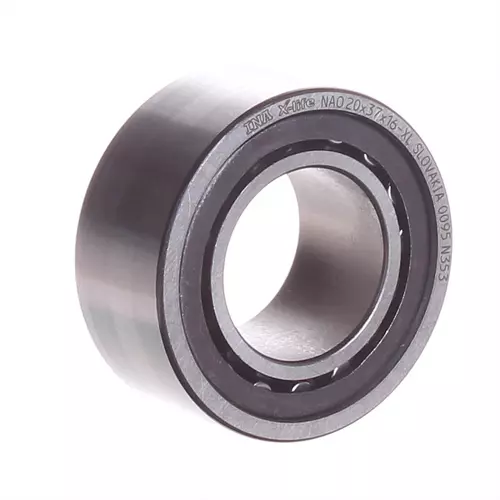

INA NAO20X37X16-XL轴承代号说明
N
A
O
2
0
X
3
7
X
1
6
-
X
L
NAO：无引导档边型滚针轴承
20：内径代号，参考内径：20 mm
X：分隔符
37：外径代号，参考外径：37 mm
X：分隔符
16：宽度代号，参考宽度：16 mm
-XL：X-life 长寿命轴承标记
NAO：
无引导档边型滚针轴承
20：
内径代号，参考内径：20 mm
X：
分隔符
37：
外径代号，参考外径：37 mm
X：
分隔符
16：
宽度代号，参考宽度：16 mm
-XL：
X-life 长寿命轴承标记
INA NAO20X37X16-XL轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 20 mm | 内径 |
| D | 37 mm | 外径 |
| B | 16 mm | 宽度 |
| Cr | 23,500 N | 径向额定动载荷 |
| C0r | 27,500 N | 径向额定静载荷 |
| Cur | 4,650 N | 径向极限疲劳载荷 |
| nG | 17,200 1/min | 极限转速 |
| nϑr | 9,100 1/min | 参考转速 |
| 83.14 g | 重量 | |
| 尺寸参数 | ||
| F | 25 mm | 内圈滚道直径 |
| E | 32 mm | 外圈滚道直径 |
| rmin | 0.3 mm | 最小倒角尺寸 |
| s | 0.5 mm | 轴向位移 |
| 安装参数 | ||
| da | 24.5 mm | 安装尺寸 |
| Db | 25.6 mm | 轴肩（轴向引导装置）直径/外壳 |
| db | 31.4 mm | 轴肩（轴向引导装置）直径/轴 |
| Da | 32.5 mm | 外圈肩径 |
| ra max | 0.3 mm | 最大凹槽半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
INA NAO20X37X16-XL轴承后缀
