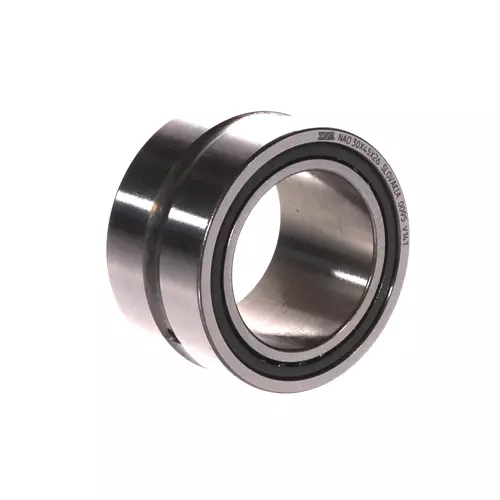

INA NAO30X45X26-ZW-ASR1-XL轴承代号说明
N
A
O
3
0
X
4
5
X
2
6
-
Z
W
-
A
S
R
1
-
X
L
NAO：无引导档边型滚针轴承
30：内径代号，参考内径：30 mm
X：分隔符
45：外径代号，参考外径：45 mm
X：分隔符
26：宽度代号，参考宽度：26 mm
-ZW：双列滚针轴承
-ASR1：外圈上有润滑槽和润滑孔
-XL：X-life 长寿命轴承标记
NAO：
无引导档边型滚针轴承
30：
内径代号，参考内径：30 mm
X：
分隔符
45：
外径代号，参考外径：45 mm
X：
分隔符
26：
宽度代号，参考宽度：26 mm
-ZW：
双列滚针轴承
-ASR1：
外圈上有润滑槽和润滑孔
-XL：
X-life 长寿命轴承标记
INA NAO30X45X26-ZW-ASR1-XL轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 30 mm | 内径 |
| D | 45 mm | 外径 |
| B | 26 mm | 宽度 |
| Cr | 31,500 N | 径向额定动载荷 |
| C0r | 56,000 N | 径向额定静载荷 |
| Cur | 9,100 N | 径向极限疲劳载荷 |
| nG | 13,100 1/min | 极限转速 |
| nϑr | 7,200 1/min | 参考转速 |
| 0.144 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 0.3 mm | 最小倒角尺寸 |
| E | 40 mm | 外圈滚道直径 |
| F | 35 mm | 内圈滚道直径 |
| s | 0.8 mm | 轴向位移 |
| 安装参数 | ||
| da | 34.5 mm | 安装尺寸 |
| Db | 35.6 mm | 轴肩（轴向引导装置）直径/外壳 |
| db | 39.4 mm | 轴肩（轴向引导装置）直径/轴 |
| Da | 40.5 mm | 外圈肩径 |
| ra max | 0.3 mm | 最大凹槽半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
