INA NATV15-X轴承代号说明
N
A
T
V
1
5
-
X
NA：滚动体为滚针
TV：满装滚子滚轮轴承
15：内径代号，内径：15 mm
-X：圆柱形外圈
NA：
滚动体为滚针
TV：
满装滚子滚轮轴承
15：
内径代号，内径：15 mm
-X：
圆柱形外圈

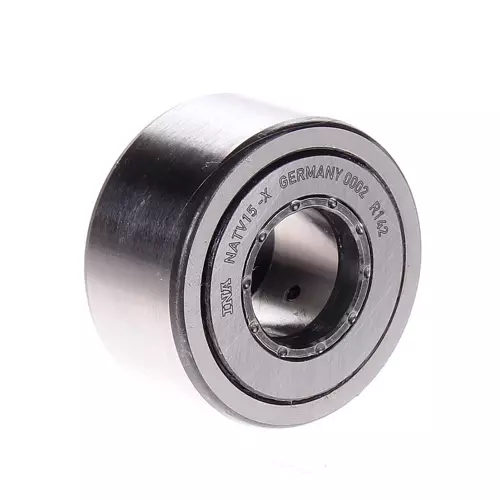

INA NATV15-X轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 15 mm | 内径 |
| D | 35 mm | 外径 |
| B | 19 mm | 轴承宽度 |
| Cr w | 12,600 N | 径向额定动载荷 |
| C0r w | 23,400 N | 径向额定静载荷 |
| Cur w | 3,250 N | 径向极限疲劳载荷 |
| nD G | 1,600 1/min | 永久脂润滑转速 |
| F0r per | 23,400 N | 容许静载荷，径向 |
| Fr per | 21,500 N | 外圈允许动载荷，径向 |
| 0.105 kg | 重量 | |
| 尺寸参数 | ||
| C | 18 mm | 外圈宽度 |
| d2 | 27.6 mm | 推力垫圈外径 |
| rmin | 0.6 mm | 最小倒角尺寸 |
| R | 500 mm | 外圈外轮廓半径 |
INA NATV15-X轴承后缀
