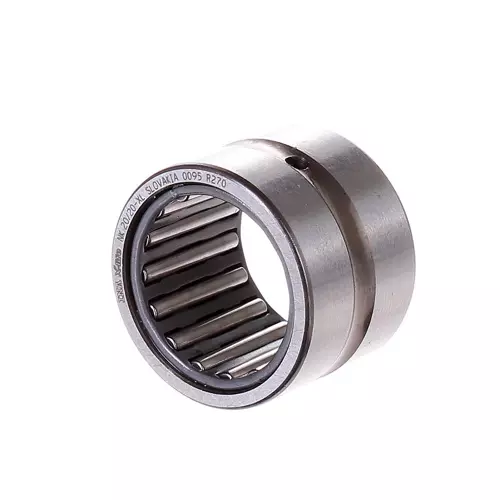

INA NK20/20-XL-H+33+26轴承代号说明
N
K
2
0
/
2
0
-
X
L
-
H
+
3
3
+
2
6
NK：实体滚针轴承，无内圈
20：内径代号，公称内径：20 mm
/：分隔符
20：宽度代号，公称宽度：20 mm
-XL：X-life 长寿命轴承标记
-H+33+26：内接圆直径公差范围变窄的无内圈轴承
NK：
实体滚针轴承，无内圈
20：
内径代号，公称内径：20 mm
/：
分隔符
20：
宽度代号，公称宽度：20 mm
-XL：
X-life 长寿命轴承标记
-H+33+26：
内接圆直径公差范围变窄的无内圈轴承
INA NK20/20-XL-H+33+26轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| Fw | 20 mm | 下滚子直径 |
| D | 28 mm | 外径 |
| C | 20 mm | 外圈宽度 |
| Cr | 18,600 N | 径向额定动载荷 |
| C0r | 23,800 N | 径向额定静载荷 |
| Cur | 4,200 N | 径向极限疲劳载荷 |
| nG | 21,100 1/min | 极限转速 |
| nϑr | 12,900 1/min | 参考转速 |
| 0.035 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 0.3 mm | 最小倒角尺寸 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
| 附加附件 | ||
| G20X28X4 | 密封圈 | |
| SD20X28X4 | 密封圈 2 | |
INA NK20/20-XL-H+33+26轴承后缀
| 润滑方式 | 不带 | |
| 保持架 | 标准 | 标准 |
| 保持架特征 | 标准 | |
| 公差等级 | PN | 普通精度（PN） |
INA NK20/20-XL-H+33+26轴承相关产品推荐
| 其他型号 | 市场价 | 乔峰价 | 库存 |
| INA NK20/20轴承，货期1-3周 | ￥124.12元 | - | 61 |
