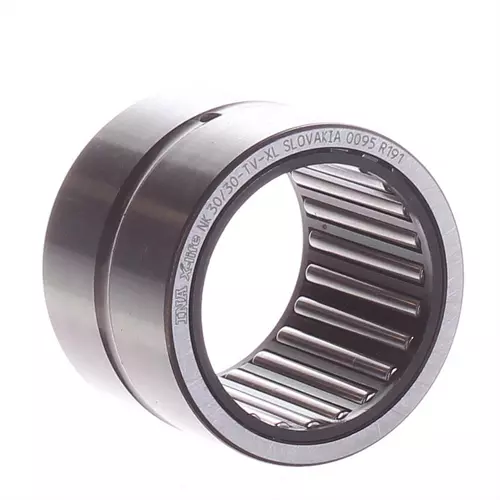

INA NK30/30-TV-XL轴承代号说明
N
K
3
0
/
3
0
-
T
V
-
X
L
NK：实体滚针轴承，无内圈
30：内径代号，公称内径：30 mm
/：分隔符
30：宽度代号，公称宽度：30 mm
-TV：滚针引导，玻璃纤维增强尼龙66保持架
-XL：X-life 长寿命轴承标记
NK：
实体滚针轴承，无内圈
30：
内径代号，公称内径：30 mm
/：
分隔符
30：
宽度代号，公称宽度：30 mm
-TV：
滚针引导，玻璃纤维增强尼龙66保持架
-XL：
X-life 长寿命轴承标记
INA NK30/30-TV-XL轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| Fw | 30 mm | 下滚子直径 |
| D | 40 mm | 外径 |
| C | 30 mm | 外圈宽度 |
| Cr | 42,000 N | 径向额定动载荷 |
| C0r | 69,000 N | 径向额定静载荷 |
| Cur | 12,900 N | 径向极限疲劳载荷 |
| nG | 14,800 1/min | 极限转速 |
| nϑr | 8,200 1/min | 参考转速 |
| 92.4 g | 重量 | |
| 尺寸参数 | ||
| rmin | 0.3 mm | 最小倒角尺寸 |
| 工作温度 | ||
| Tmin | -20 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
| 附加附件 | ||
| G30X40X4 | 密封圈 | |
| SD30X40X4 | 密封圈 2 | |
INA NK30/30-TV-XL轴承后缀
| 润滑方式 | 不带 | |
| 保持架 | TV | 聚酰胺66保持架 |
| 保持架特征 | 标准 | |
| 公差等级 | PN | 普通精度（PN） |
