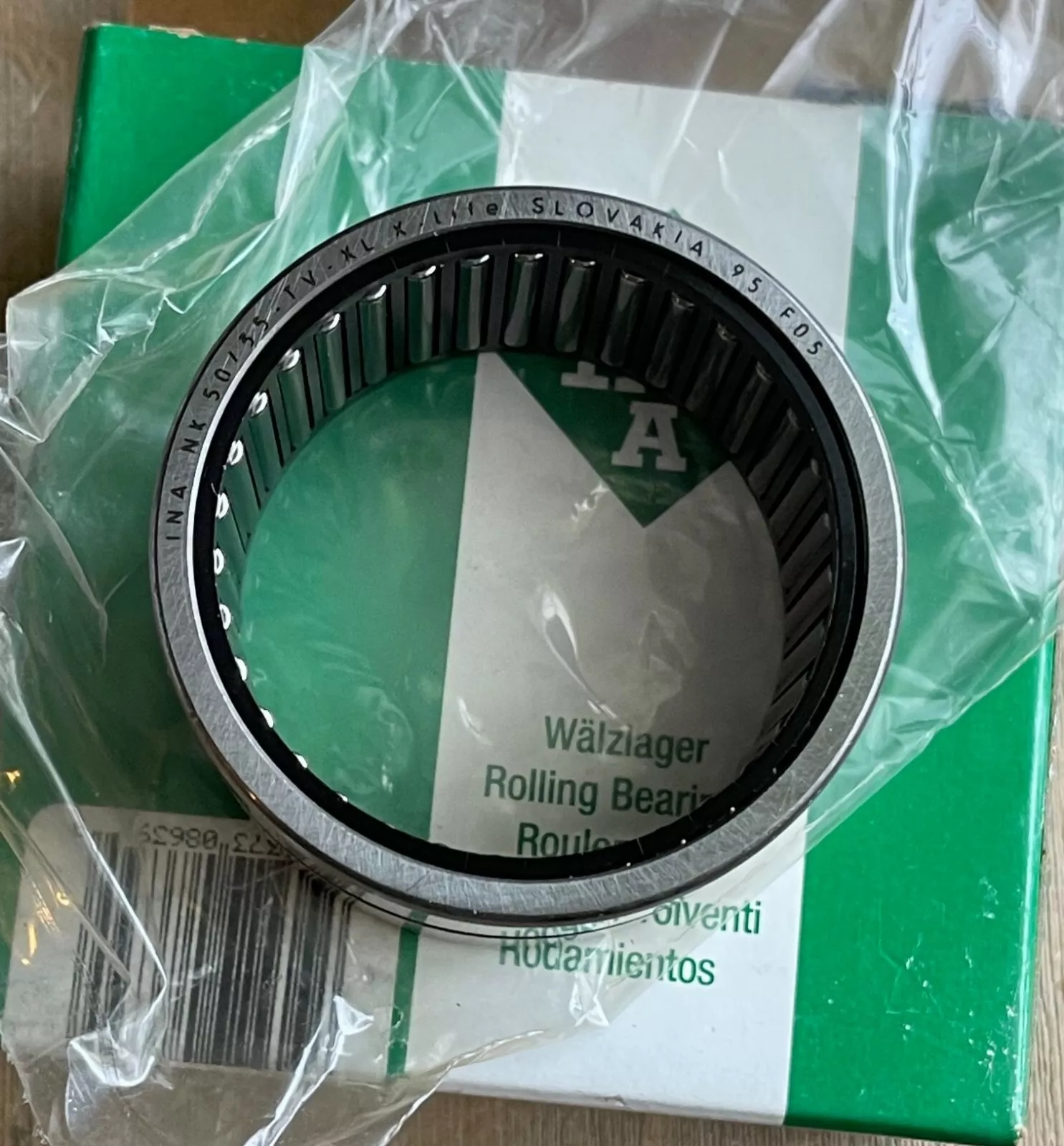

INA NK50/35-TV-XL轴承代号说明
N
K
5
0
/
3
5
-
T
V
-
X
L
NK：实体滚针轴承，无内圈
50：内径代号，公称内径：50 mm
/：分隔符
35：宽度代号，公称宽度：35 mm
-TV：滚针引导，玻璃纤维增强尼龙66保持架
-XL：X-life 长寿命轴承标记
NK：
实体滚针轴承，无内圈
50：
内径代号，公称内径：50 mm
/：
分隔符
35：
宽度代号，公称宽度：35 mm
-TV：
滚针引导，玻璃纤维增强尼龙66保持架
-XL：
X-life 长寿命轴承标记
INA NK50/35-TV-XL轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| Fw | 50 mm | 下滚子直径 |
| D | 62 mm | 外径 |
| C | 35 mm | 外圈宽度 |
| Cr | 67,000 N | 径向额定动载荷 |
| C0r | 132,000 N | 径向额定静载荷 |
| Cur | 24,300 N | 径向极限疲劳载荷 |
| nG | 9,200 1/min | 极限转速 |
| nϑr | 5,200 1/min | 参考转速 |
| 210 g | 重量 | |
| 尺寸参数 | ||
| rmin | 0.6 mm | 最小倒角尺寸 |
| 工作温度 | ||
| Tmin | -20 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
| 附加附件 | ||
| G50X62X5 | 密封圈 | |
| SD50X62X5 | 密封圈 2 | |
INA NK50/35-TV-XL轴承后缀
| 润滑方式 | 不带 | |
| 保持架 | TV | 聚酰胺66保持架 |
| 保持架特征 | 标准 | |
| 公差等级 | PN | 普通精度（PN） |
INA NK50/35-TV-XL轴承相关产品推荐
| 其他型号 | 市场价 | 乔峰价 | 库存 |
| INA NK50/35轴承 | ￥95.12元 | - | 18 |
| INA NK50/35 -TV轴承，货期1-3周 | ￥235.48元 | - | 12 |
| INA NK50/35-F-XL轴承，货期1-3周 | ￥366.56元 | - | 233 |
